Manipulateur électrique МGR-1400

pour élévationde chargementindustriel

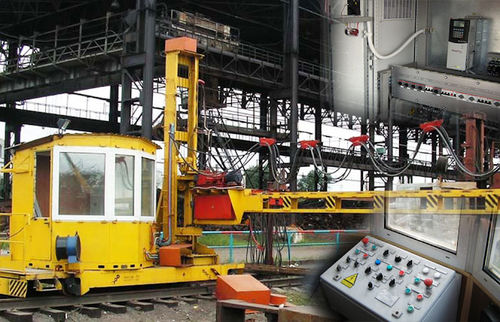

Manipulateur de coupe à gaz Le manipulateur de coupe à gaz МGR-1400 est un équipement électrique destiné au contrôle des débris encombrants et à la coupe des machines à ferraille dans les ateliers de marteaux-pilons des usines métallurgiques et des usines de Vtorchermet. Le МGR-1400 effectue les opérations suivantes : -déplacement le long de la zone de travail ; -déplacement du bras avec la fraise vers le haut et vers le bas pour le réglage de la hauteur de la fraise ; -rotation du bras avec la lame à un angle de 140° pour trouver le point de coupe ; -déplacement de la glissière avec le cutter le long du bras ; -rotation de l'outil à un angle de 10° par rapport à la position verticale. L'équipement électrique du МGR-1400 comprend : l'armoire de commande des entraînements ; le panneau de commande de l'opérateur ; les entraînements électriques (entraînement du mouvement du chariot, entraînement de la rotation du bras, entraînement du levage du bras, entraînement de la rotation de la fraise, entraînement de la soufflerie, entraînement du mouvement du chariot de la fraise - régulé) ; freins pour l'entraînement du mouvement du chariot, l'entraînement de la rotation du bras et l'entraînement du levage du bras ; interrupteurs de fin de course ; unité d'allumage ; vannes électromagnétiques ; système de contrôle de la température pour les unités de réchauffement de l'oxygène et des gaz de coupe. Le système se compose d'éléments chauffants, d'un régulateur de mesure et d'un capteur de résistance ; système de contrôle de la température dans la salle de l'opérateur ; équipement auxiliaire. -SYSTÈMES FONCTIONNELS L'équipement électrique du МGR-1400 se compose des systèmes fonctionnels suivants : -circuit d'alimentation ; circuit d'alimentation ; -système de commande, d'indication et de signalisation ; système de commande, d'indication et de signalisation ; -système de contrôle du climat ; -système d'éclairage -système d'éclairage système d'éclairage ; -système de coupe ; -système d'interverrouillage des entraînements. La partie puissance est exécutée en tant qu'unités séparées, situées à l'intérieur de l'armoire de commande. Le circuit d'alimentation assure le démarrage, l'arrêt et le changement de direction des moteurs d'entraînement.
