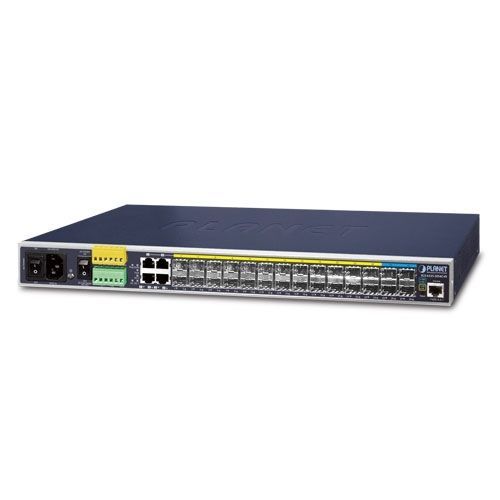

Commutateur Ethernet administrable IGS-6325-20S4C4X

32 portsde niveau 2de niveau 3

les ports fibre 10Gbps et les multiples ports fibre double vitesse permettent une mise en réseau à grande vitesse Le commutateur industriel géré de couche 3 PLANET IGS-6325-20S4C4X comprend 14 ports SFP 100/1000Mbps, 4 ports TP partagés, 10 ports SFP 100/1000/2500Mbps, 4 ports SFP+ 10G et un routage IP de couche 3 dans un boîtier 1U. Avec une liaison montante de 10 Gbps, l'IGS-6325-20S4C4X peut gérer de très grandes quantités de données dans une topologie sécurisée reliée à un backbone industriel ou à des serveurs de grande capacité. L'IGS-6325-20S4C4X est capable de fournir une structure de commutation non bloquante et un débit filaire pouvant atteindre 158 Gbps dans une plage de températures allant de -40 à 75 degrés C. Il simplifie grandement les tâches de mise à niveau du LAN industriel pour répondre aux demandes croissantes en matière de bande passante. En outre, il adopte une conception conviviale "Front Access" pour faciliter le câblage et la maintenance de l'IGS-6325-20S4C4X lorsqu'il est placé dans l'armoire.Prise en charge du routage de couche 3L'IGS-6325-20S4C4X permet à l'administrateur d'améliorer facilement l'efficacité du réseau en configurant manuellement le routage statique VLAN IPv4/IPv6 de couche 3 et automatiquement les paramètres IPv4 OSPFv2 (Open Shortest Path First). OSPF est un protocole de routage dynamique intérieur pour les systèmes autonomes basé sur l'état des liens. Le protocole crée une base de données pour l'état des liens en échangeant les états des liens entre les commutateurs de la couche 3, puis utilise l'algorithme Shortest Path First pour générer une table de routage basée sur cette base de données.Cybersecurity Network Solution to Minimize Security RisksLa fonction de cybersécurité incluse pour protéger la gestion du commutateur dans un réseau critique ne nécessite pratiquement aucun effort et aucun coût d'installation. Pour une gestion efficace, l'IGS-6325-20S4C4X est équipé d'interfaces de gestion console, web et SNMP. Grâce à l'interface de gestion Web intégrée, l'IGS-6325-20S4C4X offre une gestion et une configuration faciles à utiliser et indépendantes de la plate-forme. L'IGS-6325-20S4C4X prend en charge le protocole SNMP et peut être géré par n'importe quel logiciel de gestion basé sur le protocole SNMP standard. Pour réduire le temps d'apprentissage du produit, l'IGS-6325-20S4C4X offre des commandes de type Cisco via Telnet ou le port console et le client n'a pas besoin d'apprendre de nouvelles commandes à partir de ces commutateurs. De plus, l'IGS-6325-20S4C4X offre une gestion sécurisée à distance en supportant SSHv2, TLSv1.2 et la connexion SNMP v3 qui peut crypter le contenu des paquets à chaque session.Modbus TCP fournit une connectivité réseau flexible pour l'automatisation des usinesAvec le protocole Modbus TCP/IP supporté, l'IGS-6325-20S4C4X peut facilement s'intégrer avec les systèmes SCADA, les systèmes HMI et d'autres systèmes d'acquisition de données dans les ateliers d'usine. Il permet aux administrateurs de surveiller à distance les informations de fonctionnement du commutateur Ethernet industriel, les informations sur les ports et l'état des communications, ce qui permet d'améliorer la surveillance et la maintenance de l'ensemble de l'usine.1588 L'IGS-6325-20S4C4X est idéal pour les applications de télécommunication et d'Ethernet opérateur, prenant en charge la fourniture de services MEF et les solutions de synchronisation par paquets pour IEEE 1588 et Ethernet synchrone.Alimentation redondante AC et DC pour assurer un fonctionnement continuL'IGS-6325-20S4C4X possède une alimentation 100~240V AC et une double alimentation 24~60V DC utilisée comme alimentation redondante pour assurer son fonctionnement continu. Son système d'alimentation redondante est spécialement conçu pour répondre aux exigences des installations de haute technologie nécessitant la plus grande intégrité de l'alimentation. De plus, avec l'alimentation 24~60V DC implémentée, l'IGS-6325-20S4C4X peut être utilisé comme appareil de niveau télécom et placé dans presque n'importe quel environnement difficile.Entrée numérique et sortie numérique pour alarme externeL'IGS-6325-20S4C4X aide les administrateurs de réseau à gérer efficacement les situations inattendues du réseau en fournissant une entrée numérique et une sortie numérique pour l'appareil d'alarme externe sur le panneau avant. L'entrée numérique peut être utilisée pour détecter et enregistrer l'état des dispositifs externes tels que le détecteur d'intrusion de porte. La sortie numérique peut être utilisée pour envoyer une alarme lorsque l'IGS-6325-20S4C4X a un lien de port vers le bas ou une panne de courant.Alarme efficace pour une meilleure protectionL'IGS-6325-20S4C4X prend en charge une fonction d'alarme de défaut qui peut alerter les utilisateurs lorsqu'il y a quelque chose qui ne va pas avec les commutateurs. Grâce à cette fonction idéale, les utilisateurs n'auront pas à perdre de temps pour trouver l'origine du problème. Anneau redondant, récupération rapide pour les applications réseau critiquesL'IGS-6325-20S4C4X prend en charge la technologie de l'anneau redondant et offre une capacité d'auto-récupération forte et rapide pour prévenir les interruptions et les intrusions externes. Il intègre la technologie avancée ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), le protocole Spanning Tree (802.1s MSTP) et un système d'alimentation redondant dans le réseau d'automatisation industrielle du client pour améliorer la fiabilité du système et le temps de fonctionnement dans les environnements industriels difficiles. Dans un réseau en anneau simple, le temps de rétablissement de la liaison de données peut être aussi rapide que 10 ms.Double pile IPv6/IPv4Prenant en charge les protocoles IPv6 et IPv4, l'IGS-6325-20S4C4X aide les centres de données, les campus, les télécoms, etc. à vivre l'ère IPv6 avec un investissement minimal car ses installations réseau n'ont pas besoin d'être remplacées ou révisées si le réseau IPv6 FTTx en périphérie est mis en place.Fonctions robustes de la couche 2L'IGS-6325-20S4C4X peut être programmé pour des fonctions de gestion de commutateur avancées telles que l'agrégation dynamique de liens de port, le VLAN Q-in-Q, le VLAN privé, le protocole MSTP (Multiple Spanning Tree Protocol), la QoS de la couche 2 à la couche 4, le contrôle de la bande passante et l'IGMP/MLD Snooping. Via l'agrégation de liens des ports de support, l'IGS-6325-20S4C4X permet le fonctionnement d'un trunk à haut débit pour combiner plusieurs ports fibre et supporte également le fail-over.Puissante sécuritéL'IGS-6325-20S4C4X offre une liste de contrôle d'accès (ACL) complète de la couche 2 à la couche 4 pour renforcer la sécurité jusqu'à la périphérie. Elle peut être utilisée pour restreindre l'accès au réseau en refusant des paquets basés sur l'adresse IP source et destination, les ports TCP/UDP ou des applications réseau typiques définies. Son mécanisme de protection comprend également l'authentification de l'utilisateur et de l'appareil 802.1X basée sur le port et sur le MAC. Grâce à la fonction VLAN privé, la communication entre les ports périphériques peut être empêchée pour garantir la confidentialité de l'utilisateur. L'IGS-6325-20S4C4X fournit également des fonctions DHCP Snooping, IP Source Guard et Dynamic ARP Inspection pour empêcher les attaques IP snooping et rejeter les paquets ARP avec une adresse MAC invalide. Les administrateurs réseau peuvent désormais construire des réseaux d'entreprise hautement sécurisés avec beaucoup moins de temps et d'efforts qu'auparavant.Excellent contrôle du traficL'IGS-6325-20S4C4X est doté de puissantes fonctions de gestion du trafic et de QoS afin d'améliorer les services de connexion des télécoms et des FAI. Les fonctions QoS comprennent des classificateurs de trafic de couche 4 à vitesse filaire et des limites de bande passante qui sont particulièrement utiles pour les unités multi-locataires, les unités multi-entreprises, les applications Telco et les applications des fournisseurs de services réseau. Elle permet également à l'environnement industriel de tirer pleinement parti des ressources réseau limitées et garantit les meilleures performances en matière de transmission VoIP et de vidéoconférence.Solution Ethernet 10Gb flexible et extensibleL'Ethernet 10G représente un grand pas en avant dans l'évolution de l'Ethernet. Chacun des emplacements 10G SFP+ de l'IGS-6325-20S4C4X prend en charge la triple vitesse et 10GBASE-SR/LR, 2500BASE-X ou 1000BASE-SX/LX. Avec sa capacité de liaison Ethernet 10G à 4 ports et sa capacité de liaison Ethernet 1G supplémentaire à 4 ports, l'administrateur peut désormais choisir de manière flexible l'émetteur-récepteur SFP/SFP+ approprié en fonction de la distance de transmission ou de la vitesse de transmission requise pour étendre le réseau de manière efficace. L'IGS-6325-20S4C4X offre une large bande passante et une puissante capacité de traitement.Mécanisme de diagnostic SFP intelligentL'IGS-6325-20S4C4X prend en charge la fonction SFP-DDM (Digital Diagnostic Monitor) qui aide grandement l'administrateur réseau à surveiller facilement les paramètres en temps réel du SFP, tels que la puissance de sortie optique, la puissance d'entrée optique, la température, le courant de polarisation laser et la tension d'alimentation de l'émetteur-récepteur.Caractéristiques principales14 emplacements SFP 100/1000BASE-X10 emplacements SFP 100/1000/2500BASE-X4 ports RJ45 10/100/1000BASE-T, partagés avec Port-1 à Port-44 emplacements SFP+ 10GBASE-SR/LR, compatibles avec 1000BASE-SX/LX/BX et 2500BASE-X SFPRJ45 à interface console RS232 pour la gestion et la configuration de baseConformité matérielleUne entrée d'alimentation de 100 à 240V AC ou deux entrées de 24 à 60V DC, redondante avec protection contre l'inversion de polaritéProtection contre les pannes d'alimentation redondante activeSauvegarde en cas de panne d'alimentation catastrophique sur une alimentationTolérance aux pannes et résilienceConception de montage en rack 19 poucesBoîtier métallique IP30Prise en charge de la protection EFT 6000V DC et de la protection Ethernet ESD 6000V DCTempérature de fonctionnement de 40 à 75 degrés C pour l'entrée d'alimentation DC-température de fonctionnement de 10 à 60 degrés C pour l'alimentation Ethernet10 à 60 degrés C de température de fonctionnement pour l'entrée d'alimentation CAEntrée numérique et sortie numérique2 entrées numériques (DI)2 sorties numériques (DO)Intègre les capteurs dans le système d'alarme automatiqueTransmet l'alarme au réseau IP par courriel et trappe SNMPFonctionnalités de routage IP de la couche 3Prise en charge d'un maximum de 128 routes statiques et du résumé de routeLe protocole de routage dynamique IP prend en charge OSPFv2L'interface de routage fournit un mode de routage par VLANFonctionnalités de la couche 2Haute performance de l'architecture Store-and-Forward, et le filtrage runt/CRC élimine les paquets erronés pour optimiser la bande passante du réseauPrise en charge du contrôle des tempêtesDiffusion large/multicast/unicast inconnuPrise en charge du VLANIEEE 802.1Q VLAN étiquetéJusqu'à 4K groupes VLAN, sur 4096 ID VLANFournit un support de pontage (VLAN Q-in-Q) (IEEE 802.1ad)Private VLAN Edge (PVE)VLAN basé sur le protocoleVLAN basé sur le MACVLAN basé sur le sous-réseauIP VLANGVRPSupports Spanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol (STP)IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), spanning tree par VLANBPDU GuardSupports Link Aggregation802.3ad Link Aggregation Control Protocol (LACP)Cisco ether-channel (static trunk)Maximum 14 groupes de trunk, jusqu'à 80 Gbps de bande passante (mode full duplex)Miroir de port (plusieurs à 1)Le miroir de port surveille le trafic entrant ou sortant sur un port particulierProtection de boucle pour éviter les boucles de diffusionSupport ERPS (Ethernet Ring Protection Switching)Compatible avec la détection de lien unidirectionnel Cisco (UDLD)compatible avec la détection de lien unidirectionnel (UDLD) de Cisco qui surveille un lien entre deux commutateurs et bloque les ports aux deux extrémités du lien si le lien est défaillant à n'importe quel endroit entre les deux appareilsCalendrier de réseau Ethernet synchrone etIEEE 1588Qualité de serviceMise en forme d'entrée et limite de taux de sortie par port contrôle de la bande passante8 files d'attente prioritaires sur tous les ports du commutateurClassification du traficIEEE 802.1p CoSToS/DSCP/IP Precedence of IPv4/IPv6 packetsIP TCP/UDP port numberTypical network applicationStrict priority and Weighted Round Robin (WRR) CoS policiesTraffic policing on the switch portDSCP remarkingVoice VLANMulticastSupports IPv4 IGMP snooping v1, v2 et v3Support IPv6 MLD snooping v1 et v2Support modeuerierIPv4 IGMP snooping port filteringIPv6 MLD snooping port filteringMVR (Multicast VLAN Registration)SécuritéAuthenticationIEEE 802.1x basée sur le port/le MAC authentification d'accès au réseauIEEE 802.1x avec VLAN invitéClient RADIUS intégré pour coopérer avec les serveurs RADIUSAuthentification de l'accès des utilisateurs RADIUS/TACACS+Liste de contrôle d'accèsListe de contrôle d'accès (ACL) basée sur IPListe de contrôle d'accès (ACL) basée sur MAC- v2c et v3SSHv2 et TLSv1.2. Gestion SNMPQuatre groupes RMON (historique, statistiques, alarmes et événements), et événements)Trappe SNMP pour notification Link Up et Link Down de l'interfaceGestion de l'adresse IPv6/NTPClient Trivial File Transfer Protocol (TFTP) intégréBOOTP et DHCP pour l'attribution d'adresses IPMaintenance du systèmeTéléchargement du firmware via HTTP/TFTPBouton Reset pour le redémarrage du système ou la réinitialisation aux valeurs d'usineImages doublesRelais DHCP et option 82Serveur DHCPContrôle des niveaux de privilège de l'utilisateurNTP (Network Time Protocol)Link Layer Discovery Protocol (LLDP) et LLDP-MEDDiagnostic réseauSFP-DDM (Digital Diagnostic Monitor)La technologie de diagnostic de câble permet de détecter et de signaler les problèmes de câblage potentielsICMPv6/ICMPv4 ping à distanceSMTP/Syslog alarme à distanceJournal systèmePLANET NMS System et Smart Discovery Utility pour la gestion du déploiementCaractéristiquesDimensions (L x P x H) : 444 x 200 x 44.2 mm, hauteur 1UPoids : 2.935kgConsommation électrique : Entrée AC : Consommation électrique : Entrée AC : Max. 38.3 watts/131,4 BTU ; Entrée DC : Max. 41.4 watts/142 BTUPourcentage d'alimentation - AC : AC 100~240V, 50/60Hz 1Pourcentage d'alimentation - DC : DC 24~60V, 2.25Température de fonctionnement : -10 ~ 60°C pour l'alimentation AC ; -40 ~ 75°C pour l'alimentation DCTempérature de stockage : -40 ~ 80°CHumidité relative : 5 ~ 95% (sans condensation)
