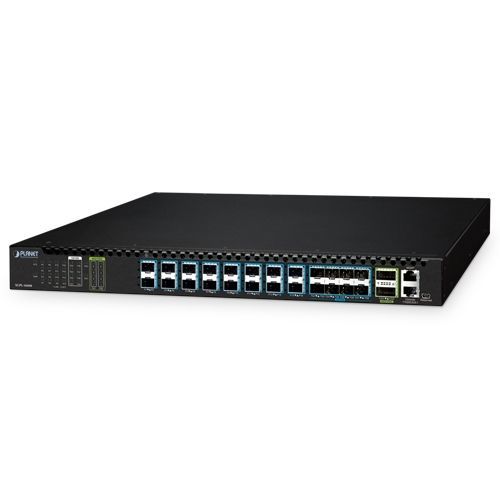

Optical line terminal haute performance XGPL-16000

rackablePON

OLT XGS-PON 16 ports haute performance avec capacité de liaison montante 40G/100GPLANET XGPL-16000 est un terminal de ligne optique (OLT) XGS-PON 16 ports haute densité conçu pour les réseaux d'accès haut débit par fibre optique de nouvelle génération. Il intègre 16 ports XGS-PON, 8 ports 10G SFP+ et 2 ports de liaison montante 40G/100G QSFP28, offrant une évolutivité et une agrégation de bande passante exceptionnelles pour les déploiements à grande échelle.16 Emplacements SFP XGS-PON avec un ratio de répartition de 1 :256 par portDeux interfaces uplink 40G/100G QSFP28 pour une connectivité backbone haute capacitéHuit ports 10G SFP+ pour une extension de service flexible ou une redondance de liensAlimentation double remplaçable à chaud (AC/DC/mixte) avec flux d'air avant-arrièreFonctionnalités L2/L3 complètes, y compris VLAN, Q-in-Q, IGMP snooping, LACP et RIP/OSPFP Puissants mécanismes de QoS et de SLA avec DBA par ONUCLI, SNMP, Telnet et prise en charge de la gestion hors bandeAgrégation et accès haute capacitéLe XGPL-16000 prend en charge un ratio de division de 1 :256 par port, ce qui permet d'accéder à un total de 4096 ONU. Chaque port XGS-PON offre une bande passante symétrique de 10 Gbps en liaison descendante et ascendante, ce qui surpasse considérablement les anciens systèmes GPON. Il prend en charge les émetteurs-récepteurs XGS-PON N1/N2 et plusieurs classes optiques GPON (B+/C+/C++/C+++/D+), ce qui lui confère une compatibilité ascendante et une grande souplesse de déploiement.Compatibilité avec les normesLe XGPL-16000 est conforme aux normes ITU-T G.9807/G.987/G.988 et adhère à la spécification technique GPON CTC 2.0 de China Telecom. Il prend également en charge Ethernet-II, IEEE 802.1Q VLAN, Q-in-Q et LACP, ce qui garantit l'interopérabilité avec une large gamme d'équipements et d'ONU. Le système prend en charge les protocoles de multidiffusion de couche 2, y compris le snooping IGMP et le snooping MLD, ce qui garantit une distribution fluide des services IPTV et de vidéo à la demande.Puissante gestion QoS et SLALe dispositif prend en charge des mécanismes QoS complets, y compris IEEE 802.1p, CoS, WRR, SP et l'ordonnancement des files d'attente FIFO, ce qui garantit des niveaux de service différenciés pour divers types de trafics. Il est également doté de fonctions DBA (Dynamic Bandwidth Allocation) et SLA (Service Level Agreement) par ONU, offrant un contrôle précis de la bande passante et une assurance du trafic de niveau opérateur.Sécurité et fiabilité de niveau opérateurLe XGPL-16000 offre des fonctions de sécurité avancées, telles que l'ACL (Access Control List), l'isolation des ports, la suppression des tempêtes de diffusion et le cryptage des données sur les interfaces PON. Le système prend en charge la protection des chemins optiques de type B et de type C, la détection des émissions anormales de l'ONU et la protection des liens de fibre trunk, garantissant ainsi une tolérance aux pannes et des temps d'arrêt minimaux dans les réseaux critiques.Conception modulaire, redondante et écologiqueLe XGPL-16000 adopte une conception modulaire à double emplacement d'alimentation, prenant en charge les modules d'alimentation CA, CC ou mixtes CA/CC remplaçables à chaud. Le système de ventilation utilise une disposition de flux d'air avant-arrière, optimisée pour les déploiements en rack. Il prend en charge le niveau 3 de la compatibilité électromagnétique, fonctionne dans des conditions de température et d'humidité difficiles et offre un fonctionnement à faible bruit et à faible consommation d'énergie pour répondre aux besoins de déploiement à long terme dans les centres de données et les salles d'équipement.Gestion souple et efficace Le périphérique offre plusieurs interfaces de gestion, notamment CLI (console), Telnet, SNMP et la gestion Ethernet hors bande. Il prend en charge la mise à jour à distance du logiciel TFTP, la sortie de débogage, les journaux système et l'approvisionnement des ONU par lots. Grâce à ses capacités de maintenance et d'exploitation à distance, il simplifie l'exploitation et la gestion du réseau (OAM).Solution XGS-PON 10G flexible pour les applications FTTH et d'entrepriseConçu pour les zones résidentielles à haute densité et les déploiements commerciaux dans plusieurs bâtiments, le XGPL-16000 offre une solution d'accès à la fibre optique de grande capacité et de qualité opérateur. Doté d'une capacité de liaison montante de 100G, le XGPL-16000 assure un backhaul fiable et à haut débit pour une large gamme de services, allant du streaming vidéo 4K/8K, de l'IPTV et de la VoIP pour les utilisateurs FTTH, à la surveillance IP, à l'accès sécurisé aux données et à la connectivité d'entreprise transparente dans les environnements professionnels.Sa grande évolutivité et sa bande passante symétrique de 10 Gbps en font la solution idéale pour les FAI, les intégrateurs de systèmes et les entreprises qui cherchent à déployer des réseaux fibre optique robustes de nouvelle génération.16 XGS-PON OLT SFP slots, backward compatible with XG-PON and GPON transceiversUp to 10Gbps symmetric downstream and upstreamMaximum transmission distance of up to 20kmChaque port PON supporte jusqu'à 256 ONT/HGUCompliant with ITU-T G.9807, G.987 huit emplacements 10GBASE-SR/LR SFP+Deux emplacements 40G/100G QSFP28 interface console RJ45 à DB9 pour la configuration et la gestion du systèmeUn port de gestion hors bande 10/100BASE-TXGestion CLI, Telnet et SNMP conviviale2 interfaces de contrôle : IP hors bande - via le port de gestion dédié ; IP en bande - via les liaisons montantes SFP+ et QSFP28Supporte l'authentification ONT/HGU pour empêcher tout accès ONU non autoriséContrôle des ports ONU/ONTConfiguration des réseaux locaux virtuels par ONTSupporte le DBA (Dynamic Bandwidth Allocation)SLA (Service Level Agreement) par ONUSupporte le protocole de routage dynamique : RIP et OSPFIPv4 routage statiqueL'interface de routage fournit un mode de routage par VLANSupporte les VLAN : VLAN IEEE 802.1Q basé sur les balises, Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad), GVRP pour la gestion dynamique des VLANSupporte l'agrégation de liens : 802.3ad Link Aggregation Control Protocol (LACP), Cisco ether-channel (trunk statique)Supporte le protocole Spanning Tree Protocol : STP, IEEE 802.1D, RSTP, IEEE 802.1w, MSTP, IEEE 802.1sMiroir de port pour surveiller le trafic entrant ou sortant sur un port particulier (plusieurs à 1)Supporte G.8032 ERPS (Ethernet Ring Protection Switching)Protection de boucle pour éviter les boucles de diffusionLink Layer Discovery Protocol (LLDP)Mise en forme d'entrée et limite de débit de sortie par port8 files d'attente prioritaires par port : IEEE 802.1p CoS, priorité ID VLAN, DSCP/PrecedenceQoS basée sur une politique à l'entrée et à la sortiePrise en charge IPv4 IGMP snooping v1, v2 et v3Prise en charge IPv6 MLD snooping v1 et v2Prise en charge du modeuerierMVR (Multicast VLAN Registration)Authentification : Authentification de l'accès au réseau basé sur le port IEEE 802.1x, client RADIUS intégré, authentification de l'accès des utilisateurs RADIUS/TACACS+Liste de contrôle d'accès : ACL basée sur IP, ACL basée sur MAC, ACLDHCP Snooping, Dynamic ARP Inspection, IP Source GuardIPv4 and IPv6 dual stack managementInterfaces de gestion des commutateurs : Console et Telnet CLI, HTTP web switch management, SNMP v1 et v2c, SSHv2, SSLv3, TLSv1.0 et SNMP v3 secure accessGestion SNMP : Quatre groupes RMON, SNMP trap pour la notification Link Up et Link Down de l'interfaceClient TFTP intégréBOOTP et DHCP pour l'attribution d'adresses IPMaintenance du système : Chargement/téléchargement du micrologiciel via HTTP, images doublesFonctions DHCP : Relais DHCP, DHCP Option 82, Serveur DHCPContrôle des niveaux de privilège utilisateurProtocole de temps réseau (NTP) et SNTPDiagnostic réseau : SFP-DDM, ICMP ping IP à distanceAlarme à distance Syslog, Journal systèmeCaractéristiques matériellesPorts XGS-PON : 16, supportant les émetteurs-récepteurs XGS-PON/GPON de classe B+/C+/C++/C+++/D+10GBASE-X SFP+ Slots : 8, supportant les émetteurs-récepteurs 10GBASE-SR/LR SFP+, rétrocompatible avec les émetteurs-récepteurs 1GBASE-X SFP100G QSFP28 Ports : 2 ports 100G QSFP28, rétrocompatible avec 40G QSFP+Port de gestion : Un port RJ45 10/100BASE-TXConsole : Un port série RJ45 vers RS232 (115200, 8, N, 1)RAM : 2048MBFlash Memory : 4096MBDimensions (L x P x H) : 442.5 x 280 x 44.6 mmPoids : 4,600g avec alimentation modulaire uniqueConsommation électrique : 120 watts/409.56BTUPower Requirements - AC : 100~240V AC, 1.5A max.Power Requirements - DC : 36~72V DC, 3A max.Fan : 4 Fans, Front-to-back airflowSwitchingSwitch Architecture : Store-and-forwardFabrication de commutation : 176GbpsTable d'adresses : 128KARP Table : 36KACL Table : Max. 3840 pour IPv4, Max. 1920 pour IPv6Tampon de données partagé : 2MBJumbo Frame : 9KBContrôle de flux : Contre-pression pour le semi-duplex, trame de pause IEEE 802.3x pour le duplex intégralCaractéristiques du XGS-PONVitesse de transmission : En aval : 10Gbps ; En amont : 10Gbps (XGS-PON), En aval : 10Gbps ; En amont : 2.5Gbps (XG-PON), En aval : 2.5Gbps ; En amont : 1.25Gbps (GPON)Ratio de division optique : Jusqu'à 256 par portDistance de transmission : 20km Longueur d'onde du modulePON : XG(S)-PON : TX 1577nm / RX 1270nm, GPON : TX 1490nm / RX 1310nmPON Type de fibre : 9/125um SMF (Single mode fiber optic)Fonctions de la couche 3IP Interfaces : Jusqu'à 1K interfaces VLAN, partagées par IPv4 et IPv6Table de routage : 8K pour IPv4, 20K pour IPv6Protocoles de routage : Routage statique, RIP, OSPF, BGP, IS-IS, VRRR Fonctions de la couche 2Configuration des ports : Désactivation/activation des ports, désactivation/activation du contrôle de flux, contrôle de la bande passante sur chaque port, détection du bouclage des ports : TX/RX/Both, Many to 1VLAN : IEEE 802.1Q tag-based VLAN, up to 4K VLAN groups, IEEE 802.1ad Q-in-Q VLAN stacking/tunneling, Flexible Q-in-Q, GVRP for VLAN managementProtocole d'arbre à balayage : IEEE 802.1D, IEEE 802.1w, IEEE 802.1sMulticast : IPv4 IGMP v1/v2/v3 snooping, IPv4 Querier mode support, IGMP Filtering et IGMP Throttling, IGMP Proxy reporting, IGMP multicast forwarding, IPv6 MLD v1/v2 snooping, Multicast VLAN Register (MVR), Jusqu'à 3840 groupes multicastLien Aggregation : IEEE 802.3ad LACP, agrégation statique de liens trunk, supporte 64 groupes avec 16 ports par groupe trunk, jusqu'à 80Gbps de bande passante (mode full duplex), Algorithme d'équilibrage de charge : Source IP/destination IP/Source + destination IP, Source MAC/destination MAC/Source + destination MACContrôle des tempêtes : Par 100pps, 1-14880Contrôle de la bande passante : Prise en charge de la limitation du débit par ONU / par port, flux d'au moins 64 Kbps, allocation dynamique de la bande passante (DBA) sur les ports PON, prise en charge des accords de niveau de service (SLA) QoS : Interfaces PON : DBA, SLA, limitation du débit amont/aval en fonction de chaque ONT/ONU/HGU, 8 files d'attente prioritaires sur tous les ports de commutation, ordonnancement des files d'attente prioritaires : WRR, priorité stricte, classification du trafic : IEEE 802.1p CoS/DSCP/Precedence, VLAN ID, QoS d'entrée et de sortie basé sur des règlesRing : ITU-T G.8032 ERPS RingFonctions de sécuritéListe de contrôle d'accès : Prise en charge de la liste de contrôle d'accès standard et étendue, de la liste de contrôle d'accès basée sur IP, de la liste de contrôle d'accès basée sur MAC, de la liste de contrôle d'accès basée sur le temps, de la liste de contrôle d'accès basée sur : Adresse MAC, adresse IPv4/IPv6, numéro de protocole, Sport/dport, ToS/Precedence, jusqu'à 1k entréesSécurité : Cryptage des données de transmission sur l'interface PON, limitation MAC, MAC sticky, isolation des ports, DHCP snooping, inspection ARP dynamique, IP source guardAAA : TACACS+ et IPv4/IPv6 sur RADIUSContrôle d'accès au réseau : Contrôle d'accès au réseau : IEEE 802.1x contrôle d'accès au réseau basé sur les portsFonctions de gestionConfiguration du système : Console et Telnet, navigateur Web, SNMP v1, v2cInterfaces de gestion sécurisée : SSHv2, SSLv3, 8 sessions maximum pour les connexions SSH et TelnetGestion du système : Gestion double pile IPv4 et IPv6, SNMP MIB et TRAP, SNMP RMON 1, 2, 3, 9 quatre groupes, mise à niveau du micrologiciel par protocole HTTP/TFTP/FTP via le réseau Ethernet, téléchargement de la configuration par protocole HTTP/TFTP/FTP, prise en charge du protocole LLDP IEEE 802.1ab, client NTP et SNTP, authentification RADIUS pour le nom d'utilisateur et le mot de passe de connexion IPv4/IPv6Gestion d'événements : Syslog à distance, journal systèmeSNMP MIBs : RFC 1213 MIB-II, RFC 1215 Internet Engineering Task Force, RFC 1271 RMON, RFC 1354 IP-Forwarding MIB, RFC 1493 Bridge MIB, RFC 1643 Ether-like MIB, RFC 1907 SNMPv2, RFC 2011 IP/ICMP MIB, RFC 2012 TCP MIB, RFC 2013 UDP MIB, RFC 2096 IP forward MIB, RFC 2233 if MIB, RFC 2452 TCP6 MIB, RFC 2454 UDP6 MIB, RFC 2465 IPv6 MIB, RFC 2466 ICMP6 MIB, RFC 2573 SNMPv3 notification, RFC 2574 SNMPv3 VACM, RFC 2674 Bridge MIB ExtensionsConformité aux normesConformité réglementaire : CE, FCC, LVDConformité aux normes : IEEE 802.3z, IEEE 802.3ae, IEEE 802.3x, IEEE 802.3ad, IEEE 802.1D, IEEE 802.1w, IEEE 802.1s, IEEE 802.1Q, IEEE 802.1X, IEEE 802.1ab, RFC 768, RFC 793, RFC 791, RFC 792, RFC 2068, RFC 1112, RFC 2236, RFC 3376, RFC 2710, RFC 3810, ITU-T G.9807.1, ITU-T G.987, ITU-T G.988EnvironnementsEn fonctionnement : Température : 0 ~ 50°C, Humidité relative : 5 ~ 90% (sans condensation)Stockage : Température : -10 ~ 70°C, Humidité relative : 5 ~ 90% (sans condensation)
