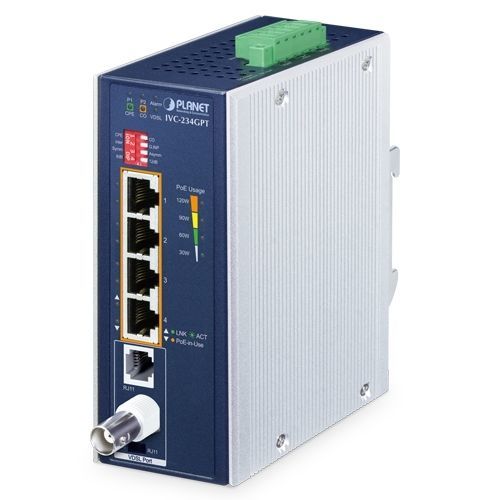

Prolongateur Ethernet IVC-234GPT

de réseausans filPoE

200/200Mbps Downstream/Upstream, High-performance Gigabit Ethernet over Coaxial/Phone Wire SolutionPour répondre aux besoins des applications longue distance et haut débit Ethernet over Coaxial ou fil téléphonique, PLANET Technology propose l'IVC-234GPT, un prolongateur Gigabit Ethernet-over-VDSL2 de nouvelle génération et haute performance avec le tout nouveau profil VDSL2 Super Vector 35b. Il dispose de 4 ports RJ45 10/100/1000BASE-T avec fonction d'injecteur PoE+ 802.3at, d'une prise téléphonique RJ11 femelle et d'un connecteur BNC femelle. Son boîtier en aluminium IP30 facilite l'installation de l'unité. L'IVC-234GPT est basé sur la technologie de réseau coaxial et à deux cœurs, Gigabit Ethernet et VDSL2 (Very-high-data-rate Digital Subscriber Line 2). La technologie VDSL2 permet d'étendre la distance et de convertir le signal en transmettant les données Ethernet du câble coaxial vers un autre câble UTP de 100 mètres pour divers dispositifs de réseau IP tels que les caméras IP HD, les points d'accès sans fil, les NVR et l'affichage dynamique. Il offre également la vitesse de transmission de données la plus rapide sur les lignes téléphoniques en cuivre existantes, sans qu'il soit nécessaire de refaire le câblage. L'IVC-234GPT fonctionne bien avec un réseau coaxial ou de lignes téléphoniques omniprésentes avec un débit de données descendant/ascendant allant jusqu'à 200/200Mbps symétrique et 300/100Mbps asymétrique sur une distance de 300m, soit une portée maximale de 1,4km.Transmission Ethernet sur VDSL2 haute performanceGrâce à la dernière technologie VDSL2, PLANET IVC-234GPT offre un accès haut débit à Internet, jusqu'à 200Mbps pour les transmissions de données ascendantes et descendantes. Avec le support intégré de la nouvelle technologie vectorielle G.993.5 de l'ITU-T, l'IVC-234GPT offre un accès point à point stable et rapide au réseau jusqu'à un taux de transmission de données duplex de 300Mbps. Il offre deux modes de transmission sélectifs - mode asymétrique ou mode symétrique - pour la transmission des signaux en amont et en aval.Mode asymétrique - aval jusqu'à 300Mbps et amont jusqu'à 100MbpsMode symétrique - aval jusqu'à 200Mbps et amont jusqu'à 200MbpsLe mode symétrique offre un taux de transmission similaire en aval et en amont, tandis que le mode asymétrique offre une meilleure qualité de transmission à courte distance. Au total, lorsque l'IVC-234GPT est en mode symétrique, il offre de meilleures performances en amont, et lorsqu'il est en mode asymétrique, il offre de meilleures performances en aval. L'IVC-234GPT est également une solution Long Reach Ethernet (LRE) qui permet un remplacement rapide et une migration en douceur du système analogique existant vers un système entièrement numérique. Il dispose de deux types de transmission VDSL2, le câble coaxial VDSL2 et le fil téléphonique RJ11 VDSL2. Un câble UTP normal ne peut être étendu que jusqu'à 100 mètres, mais avec l'IVC-234GPT, la distance pour le réseau Ethernet peut être étendue jusqu'à 1 400 mètres.L'IVC-234GPT fournit une excellente demande de bande passante pour les appareils triple play pour le divertissement et la communication. Avec la transmission de données asymétrique de 306/60Mbps (G.INP, Asym, 8dB), l'IVC-234GPT permet à de nombreux services multimédias de fonctionner sur l'Internet local, tels que la VoD (vidéo à la demande), la voix sur IP, le visiophone, l'IPTV, le serveur de mise en cache Internet, l'enseignement à distance, et ainsi de suite, ce qui est idéal pour les applications réseau suivantes :Appareils réseau IP longue distanceAffichage numériqueIPTélévision par câble vers IPTVDéducation vidéo à distancePanneaux d'affichage électroniquesAutres applicationsSi vous disposez d'un câble coaxial ou d'un fil téléphonique RJ11 dans votre environnement existant, vous pouvez installer une paire d'IVC-234GPT très simplement sans avoir besoin de construire des fils réseau supplémentaires, ce qui permet d'économiser les coûts de construction du réseau.IEEE 802.3at Power over Ethernet PlusL'IVC-234GPT transmet les données Ethernet et fournit une puissance de sortie maximale de 30 watts sur un câble Ethernet Cat.5E/6 de 100 m vers un dispositif IP distant conforme à la norme 802.3af/at PoE PD (dispositif alimenté) pour le déploiement du réseau, tel qu'une caméra IP PoE, un AP sans fil PoE, ou un téléphone/ portier VoIP PoE IP. L'IVC-234GPT offre une plus grande flexibilité dans les exigences d'alimentation pour tous les types de PD à des coûts d'installation abordables.Installation facile et flexibleL'IVC-234GPT est doté d'une conception plug-and-play et est entièrement compatible avec tous les types de protocoles réseau. De plus, l'état de fonctionnement de chaque port individuel et de l'ensemble du système peut être surveillé grâce aux nombreuses LED de diagnostic situées sur le panneau avant. L'IVC-234GPT offre deux modes, CPE et CO, pour l'application - le mode CPE est utilisé du côté client et le mode CO du côté central. Le mode CPE ou CO peut être réglé à l'aide d'un commutateur DIP intégré. Pour une connexion point à point, un IVC-234GPT en mode CPE et l'autre en mode CO doivent être configurés comme une paire de prolongateurs VDSL2 pour effectuer la connexion. Cela permet à l'administrateur de gérer efficacement le réseau via un câble coaxial ou un fil téléphonique RJ11, améliorant ainsi la transmission longue distance.Système d'alimentation pratique et fiablePour faciliter l'utilisation du PoE+ 802.3at avec l'entrée d'alimentation 12~54V DC couramment utilisée pour les applications de transport et industrielles, l'IVC-234GPT adopte la technologie d'augmentation de l'alimentation 12~54V DC à 54V DC pour résoudre le problème de la source d'alimentation sans nécessiter d'alimentation spéciale. Sa conception à large gamme de tensions convient à un fonctionnement mondial avec des applications à haute disponibilité nécessitant des entrées d'alimentation doubles ou de secours.Performance de fonctionnement stable dans des environnements difficilesL'IVC-234GPT est la solution parfaite pour la transmission étendue de données et d'énergie dans les entrepôts, les parkings, les campus, les casinos, et bien d'autres encore. Il peut fonctionner de manière stable à des températures comprises entre -40 et 75 degrés C, ce qui permet aux utilisateurs de l'utiliser dans n'importe quel environnement difficile. Sans le problème de la source d'alimentation, il rend l'installation d'appareils PoE à distance plus facile et plus efficace.ADSL2+ FallbackPour les FAI fournissant un service ADSL à large bande, l'IVC-234GPT peut supporter des taux de transmission jusqu'à 24Mbps en aval et 1Mbps en amont avec la technologie ADSL2+. L'IVC-234GPT établit une connexion avec un FAI et peut également être directement commuté sur VDSL2 après la mise à niveau du réseau du FAI.Port physiqueQuatre ports RJ45 10/100/1000BASE-T avec fonction d'injecteur PoE IEEE 802.3af/802.3atUne prise téléphonique RJ11 femelle et un connecteur BNC femelle pour la transmission VDSL2Alimentation par EthernetConforme à l'IEEE 802.3at/af PoE Plus end-span PSEPouvant alimenter jusqu'à 4 ports de périphériques IEEE 802.3af/at alimentésPrise en charge de l'alimentation PoE jusqu'à 30,8 watts par port PoEFournit une alimentation DC 12-54V via un câble Ethernet RJ45 au PD avec port EthernetBudget PoE jusqu'à 120 wattsDétecte automatiquement l'équipement IEEE 802.3at/af et protège les appareils contre les dommages causés par une installation incorrecteAlimentation à distance jusqu'à 100m Compatible avec les séparateurs IEEE 802.3at/afFonctionnalités VDSL2ITU-T G.993.2 VDSL2 Profil 17a/30a/35bITU-T G.993.5 G.vectoring et G.INPDMT technologie de codage Mode CO/CPE sélectionnable via commutateur DIPPlan de bande cible et marge SNR sélectionnablesBande passante jusqu'à 200/200Mbps (en modes G.INP, Sym, 8dB)La communication voix et données peut être partagée simultanément sur la base du câble coaxial RG59/RG6 existant et du fil téléphoniqueUtilisé par paires pour étendre la connexion point à point jusqu'à 1,4kmCaractéristiques de la couche 2Conforme à l'IEEE 802.3, 10BASE-T, IEEE 802.3u, 100BASE-TX, IEEE 802.3ab et 1000BASE-T Architecture Store and Forward haute performance, contrôle des tempêtes de diffusion et filtrage runt/CRC éliminant les paquets erronés pour optimiser la bande passante du réseau Moteur de recherche d'adresses intégré, supportant 1K adresses MAC absoluesTaille des paquets de 1522 octetsApprentissage automatique des adresses et vieillissement des adressesTransparence VLAN IEEE 802.1Q Transparence VLANBoîtier industriel et installationBoîtier en aluminium IP30Rail DIN, montage mural ou montage mural latéral pour une alimentation redondanteAlimentation redondante de 12 à 54V DC avec protection contre l'inversion de polaritéPrise en charge de la protection ESD Ethernet 6000 VDCTempérature de fonctionnement de 40 à 75 degrés CAvantage d'un temps d'installation minimum (simplement par Plug-and-Play)Prise en charge de nombreux indicateurs LED pour le diagnostic du réseauChute libre, résistance aux chocs et aux vibrations pour les industriesCaractéristiques matériellesPorts LAN : 4 ports RJ45 10/100/1000BASE-T auto-MDI/MDI-X avec fonction d'injecteur PoE+ 802.3atPort VDSL : 1 port BNC femelle Ethernet sur coaxial, 1 prise téléphonique RJ11 femelle VDSL2Commutateur DIP et fonctionnalité : Sélection du mode CO ou CPE, mode G.INP ou entrelacé, profil de bande (asymétrique ou symétrique), SNR de 12dB ou 8dBESD Protection : 6KV DCDimensions (L x P x H) : 56 x 86.1 x 135mmPoids : 736gModalités d'alimentation : DC 12~54V, alimentation redondante avec protection contre l'inversion de polaritéConsommation électrique : DC 12V : 60 watts/204BTU, DC 24V : 100 watts/341BTU, DC 54V : 122 watts/416BTULED Indicateurs : Système et alimentation, interface VDSL2, par port cuivre, utilisation PoEBoîtier : Boîtier en aluminium IP30Spécifications PoE Norme PoE : IEEE 802.3at PoE+ PSEPoE Type d'alimentation : End-spanAffectation des broches d'alimentation : 1/2(+), 3/6(-)Sortie d'alimentation PoE : Par port 54V DC, Max. 30.8 wattsPoE Power Output Budget : DC 12V, 60 watts maximum ; DC 24V, 100 watts maximum ; DC 48-54V, 120 watts maximumCaractéristiques du commutateurSchéma de traitement du commutateur : Store-and-ForwardTable d'adresses : 1K entréesTaille maximale des paquets : 1522bytesConformité aux normesConformité VDSL : VDSL-DMT, ITU-T G.993.1 VDSL, ITU-T G.997.1, ITU-T G.993.2 VDSL2 (Profile 17a/30a/35b support), ITU-T G.993.5 G.vectoring, ITU-T G.998, G.INPADSL Compliance : Compatible avec la norme ADSL2/2+, ITU G.992.3 G.dmt.bis, ITU G.992.5 G.dmt.bisplus, débit de données : Jusqu'à 24MbpsConformité aux normes : IEEE 802.3 Ethernet, IEEE 802.3u Fast Ethernet, IEEE 802.3ab Gigabit Ethernet, IEEE 802.1p Classe de service, ITU-T G.993.1 VDSL, ITU-T G.997.1, ITU-T G.993.2 VDSL2 (Profile 17a/30a/35b support), ITU-T G.993.5 G.Vectoring & G.INP, ITU-T G.998Conformité réglementaire : FCC Partie 15 Classe A, CEEEnvironnementTempérature : Fonctionnement : -40~75°C ; Stockage : -40~75°CHumidité : Fonctionnement : -40~75°C ; Stockage : -40~75°Humidité : Fonctionnement : 5~95% (sans condensation) ; Stockage : 5~95% (sans condensation)
