Convertisseur de vitesse XST-705A

médiaRS232Gigabit Ethernet

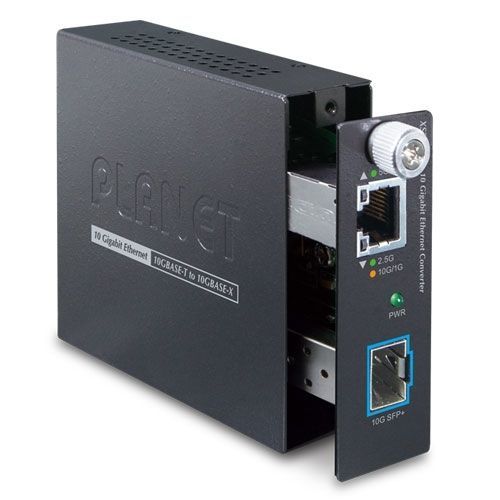

Solution d'extension de distance flexible et fiablePLANET XST-705A Smart Media Converter est équipé d'un port 10G/5G/2,5G/1G/100BASE-T à auto-négociation et d'un emplacement 10GBASE-X SFP+. Il prend en charge la conversion de média 10Gigabit Ethernet du cuivre 10GBASE-T vers la fibre multimode ou monomode, en utilisant l'émetteur-récepteur SFP+ 10GBASE-SR ou 10GBASE-LR installé dans l'emplacement SFP+ pour étendre les distances vers les serveurs, les commutateurs et les panneaux de brassage. La distance de déploiement peut être étendue de 300 mètres (multimode) à 60 kilomètres (monomode). Ils sont conçus pour être utilisés dans des environnements réseau où la bande passante ultra-haute fournie par 10Gigabit Ethernet est nécessaire, par exemple dans les centres de données, les backbones d'entreprise, les réseaux de campus et les infrastructures d'opérateurs.Gestion centralisée diversifiée et installation facile du châssisLe convertisseur de média intelligent XST-705A peut être utilisé comme unité autonome ou comme module coulissant dans la série de châssis de convertisseurs de média gérés 19 pouces PLANET (MC-1610MR / MC-1610MR48). Lorsqu'il est utilisé avec un châssis de convertisseur de média géré, le châssis peut aider à fournir une alimentation CC au XST-705A et peut être géré. L'état de ses ports, comme l'activation/désactivation de la liaison, peut être contrôlé via la console RS232 locale ou l'interface web distante. L'installation de plusieurs XST-705A dans le MC-1610MR est idéale pour les applications de télécommunication et d'entreprise où un certain nombre de liens fibre 10Gbps doivent être gérés et contrôlés à partir d'un emplacement central.Capacité Ethernet 10Gbps haute performanceLe XST-705A offre des performances de transfert de paquets à la vitesse du fil sans risque de perte de paquets. Le débit élevé de l'appareil le rend idéal pour la plupart des environnements Gigabit. Avec un tissu interne de 20 Gbps et la prise en charge de la négociation automatique dans son port 10 Gigabit, le convertisseur de média intelligent XST-705A peut gérer de grandes quantités de données dans une topologie sécurisée reliée à un backbone ou à des serveurs de grande capacité.La capacité de liaison par fibre optique permet d'étendre le déploiement du réseauL'emplacement SFP+ du XST-705A est compatible avec les émetteurs-récepteurs à fibre optique 10GBASE-SR ou 10GBASE-LR (Small Form Factor Pluggable). La capacité de liaison montante en fibre optique garantit le débit à tous les nœuds connectés au réseau et la distance de 10 Gigabit Ethernet peut être étendue de 300 mètres (câble en fibre multimode) à 10/40/60 kilomètres (câble en fibre monomode). Il est idéal pour les applications dans les centres de données et les distributions.Faible consommation d'énergieLe XST-705A adoptant la technologie de puce avancée a la caractéristique d'économie d'énergie comme une faible consommation d'énergie de seulement 3,8 watts en plein fonctionnement.Port physiqueUne interface RJ45 10G/5G/2,5G/1G/100BASE-T avec fonction auto MDI/MDI-XUne fente SFP+ 10GBASE-XCaractéristiques de la couche 2Conformité à la norme EthernetIEEE 802.3u/802.3ab/802.3bz/802.conforme à la norme Ethernet 3aePrise en charge de l'auto-négociation et du mode semi-duplex/duplex intégral 100 Mbps et du mode duplex intégral 1/2,5/5/10 GbpsPrévient à la perte de paquets grâce à la contre-pression (semi-duplex) et au contrôle de flux de la trame de pause IEEE 802.3x (duplex intégral)Prise en charge de la taille de trame jumbo 16KApprentissage automatique de l'adresse et vieillissement de l'adresseBoîtier et installationAlimentation externe 5V DC, 2AConception pour montage muralPrise de la protection ESD Ethernet 6000 VDC100 mètres sur Cat. 6A / Cat. 7 à 10GbpsTempérature de fonctionnement de 0 à 50 degrés CCompatible avec la série de châssis de convertisseurs de média gérés 19" de PLANET (MC-1610MR / MC-1610MR48)Installation Plug and PlayCaractéristiques matériellesInterface cuivre1 x 10G/5G/2.5G/1G/100BASE-T RJ45Auto-MDI/MDI-X, auto-négociationInterface fibre optique1 x 10GBASE-X SFP+ interfaceLEDSystème:PWR (Vert)10G/5G/2.5G/1G/100 BASE-T RJ45 Interfaces:1G/10G LNK (Ambre)5G/2.5G/100M LNK (vert)Protection ESD6KV DCECoffret métallique compactInstallationMontage sur le bureau ou au murDimensions (LxPxH)93.8 x 80.75 x 26.4mmPoids182g (appareil seul)Alimentation électrique5V DC, 2A max.Consommation électrique3.8 watts / 13 BTU par heure (max.)Spécifications du convertisseurSchéma de traitement du commutateurStore and ForwardContrôle du fluxInterface cuivre:Contre-pression pour le semi-duplexIEEE 802.3x pause frame pour le full duplexFabrication20GbpsJumbo Frame16KCâbles réseau10G/5G/2.5G/1G/100M BASE-T:10G--Cat. 6A/Cat. 75G--Cat. 6/Cat. 6A/Cat. 71G/2.5G--Cat. 5e/Cat. 6/Cat. 6A/Cat. 7100M--Cat. 5/Cat. 5e/Cat. 6/Cat. 6A/Cat. 7Cat. 5/5e/6/6A/7 UTP (100 mètres, max.)EIA/TIA-568 100-ohm STP (100 mètres, max.)10GBASE-LR/SR/BX:50/125μm ou 62.5/125μm câble à fibre optique multimode, jusqu'à 300m9/125μm câble à fibre optique monomode, jusqu'à 60kmConformité aux normesConformité à la réglementationFCC Partie 15 Classe A, CEOenvironnement de fonctionnement0 ~ 50 degrés CSenvironnement de stockage-10 ~ 70 degrés COhumidité de fonctionnement5 ~ 95%, humidité relative (sans condensation)Humidité de stockage5 ~ 95%, humidité relative (sans condensation)Conformité aux normesIEEE 802.3u 100BASE-TXIEEE 802.3ab 1000BASE-TIEEE 802.3bz 2.5G/5GBASE-TIEEE 802.3an 10GBASE-TIEEE 802.3ae 10Gbps EthernetIEEE 802.3x full-duplex flow control (Copper Port)
