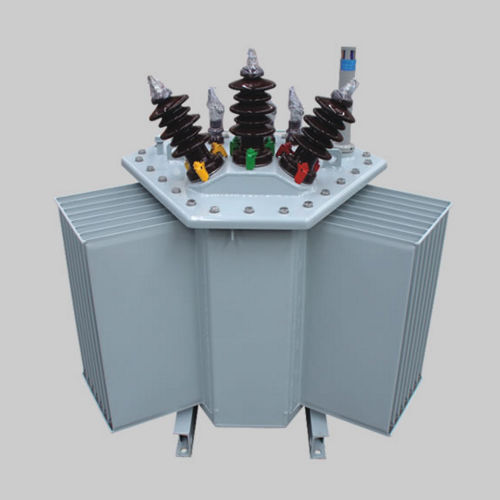

Transformateur de distribution S13-M.RL

immergéindustrielpour réseau électrique

La gamme de puissance du transformateur à noyau bobiné tridimensionnel S13 s'étend de 30 à 1 600 kVA. Le noyau présente une structure triphasée à trois colonnes, avec des cadres interne et externe enveloppés. Ce transformateur se caractérise par un haut degré de mécanisation et un facteur de laminage élevé. Les bobines haute et basse tension sont bobinées en continu sur les colonnes du noyau, ce qui garantit une bonne concentricité et un enroulement serré. Les principaux indicateurs techniques et économiques ont atteint le niveau international de pointe des produits similaires. Le transformateur de distribution à noyau bobiné de la série S13 présente de faibles pertes, et ses pertes en charge sont identiques à celles du nouveau transformateur de distribution à noyau laminé S11. Par rapport à la norme GB/T6415-2008 1, les pertes moyennes à vide sont réduites de 50 %. Ses principaux matériaux se caractérisent par une faible consommation et un poids réduit. Le courant à vide est faible et le flux magnétique est entièrement orienté dans le sens de la structure en treillis de la tôle d'acier au silicium laminée à froid. Son faible niveau sonore est réduit d'environ 3 à 5 dB par rapport à la valeur standard de la norme JBAT10088-2004. Il présente une forte résistance aux courts-circuits et une grande fiabilité. Les éléments de serrage assurent principalement la tension des enroulements, tandis que l’isolateur de la culasse et le support en forme d’échelle sont intégrés en un seul corps, de sorte que le corps du transformateur subit une pression uniforme. Noyau : on utilise de la tôle d’acier au silicium laminée à froid 30Q120. Le noyau présente une structure triphasée à trois colonnes avec des cadres internes et externes enveloppants, et la colonne du noyau a une section transversale cylindrique étagée à plusieurs niveaux. Le noyau enveloppé est recuit et formé sous vide. Les vis des éléments de serrage supérieurs et inférieurs tendent le corps du transformateur.
