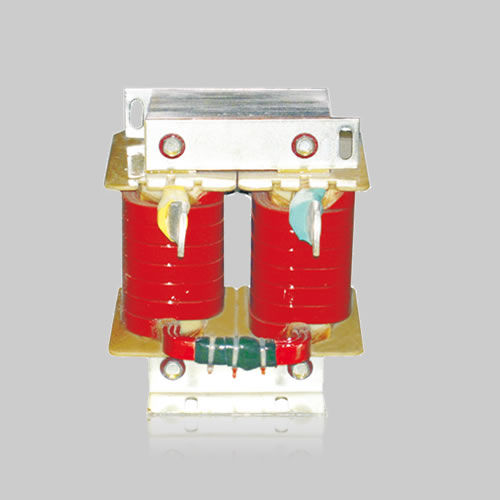

Transformateur de puissance DCL

enrobé résineCCHTAC

Le réacteur de filtrage, également appelé « réacteur à onde plate en courant continu », est utilisé du côté courant continu du convertisseur ; le courant qui le traverse est un courant continu comportant une composante alternative. Il maintient la composante alternative du courant continu dans une plage donnée. Il est utilisé du côté courant continu du convertisseur parallèle pour réduire les fluctuations intermittentes et limiter la circulation dans la ligne de circulation ; il sert également à limiter rapidement le courant de défaut en courant continu et à restreindre la vitesse de montée du courant.Il est utilisé dans le circuit à onde plate en courant continu des onduleurs de type tension intermédiaire, où il permet de redresser le courant en onde plate afin d’éliminer l’ondulation. La réactance à onde plate est utilisée dans le circuit en courant continu après redressement. Le nombre d’impulsions du circuit redresseur est toujours limité, et il existe toujours une ondulation à la sortie de la tension continue globale. Cette ondulation étant nuisible, elle doit être supprimée par la bobine d’ondulation. Les systèmes de transmission en courant continu sont équipés de bobines d’ondulation, ce qui permet d’obtenir une tension de sortie continue proche de l’idéal. La réactance à onde plate et le filtre CC constituent ensemble le circuit de filtrage des harmoniques CC d’une station de conversion CC-CC haute tension. La réactance à onde plate est connectée en série entre la sortie CC et le circuit CC de chaque convertisseur ; elle est l’un des équipements essentiels d’une station de conversion HVDC. La bobine d’ondes plates et le filtre CC constituent ensemble le réseau de filtrage d’harmoniques de type T en courant continu ; ils réduisent la composante impulsionnelle alternative et filtrent une partie des harmoniques, diminuent les interférences de la ligne CC sur les communications et empêchent les harmoniques d’influencer l’instabilité de l’ADKUST. Caractéristiques La réactance à onde plate CC est principalement utilisée pour améliorer la qualité du réseau électrique et le facteur de puissance du circuit. Elle se compose principalement de deux parties : le noyau de fer et la bobine,
