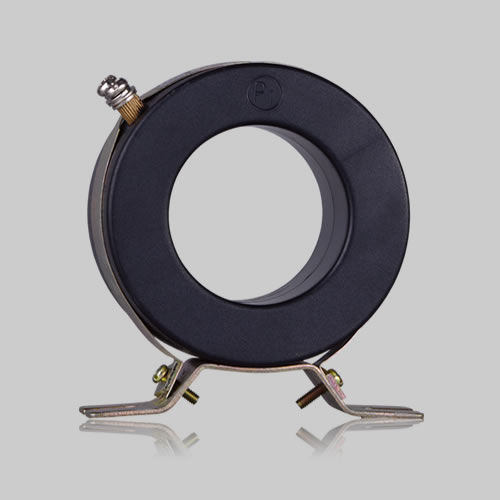

Transformateur de courant LMK

encapsulépour service intérieurpour protection

Le transformateur de la série LMK3-0,66 est un transformateur de courant d'intérieur, adapté aux circuits dont la fréquence nominale est de 50 Hz ou 60 Hz et dont la tension nominale est inférieure ou égale à 0,66 kV. Il est utilisé pour transmettre des signaux vers des compteurs, des relais de protection ou des dispositifs de commande. Il isole également les appareils de mesure, de protection et de commande de la haute tension. Il est conforme à la norme GB1208-2006. ► Conditions normales de fonctionnement 3.1 - Température ambiante : de -5 °C à +40 °C 3.2 - Humidité : jusqu’à 80 % 3.3 - Altitude : jusqu’à 1 000 m 3.4 - Lieu d’installation : à l’intérieur, sans poussière métallique ni vibrations importantes. ► Principaux paramètres techniques 5.1 - Tension nominale : 0,66 kV 5.2 - Fréquence nominale : 50 Hz ou 60 Hz 5.3 - Courant primaire nominal : 10 A, 12,5 A, 20 A, 25 A, 30 A, 40 A, 50 A, 60 A, 75 A 5.4 - Courant secondaire nominal : 1 A ou 5 A 5.5 - Facteur de puissance de la charge secondaire : 0,8 (retard) 5.6 - Puissance nominale de sortie : 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA lorsque la charge nominale du transformateur de courant est de 5 VA ou 10 VA, la charge minimale est de 3,75 VA lorsque la charge nominale du transformateur de courant est supérieure à 10 VA, la charge minimale est égale au quart de la charge nominale. 5.7 - Classe de précision : 1,0 ; 0,5 ; 0,2 ; 0,5s ; 0,2s 5.8 - Résistance d'isolement : entre la bobine primaire et la bobine secondaire ou la terre : elle doit être supérieure à 20 M. 5.9 - Tension de tenue à la fréquence du réseau : doit résister à 3 kV (valeur efficace)
