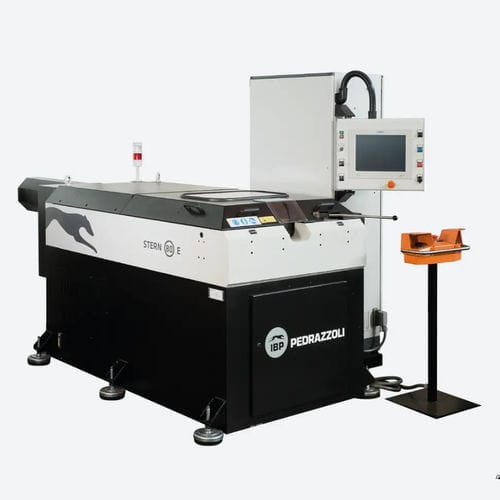

Machine de formage de tubes STERN BROWN 80

de métalpour aluminiumde laiton

Présentation du produit

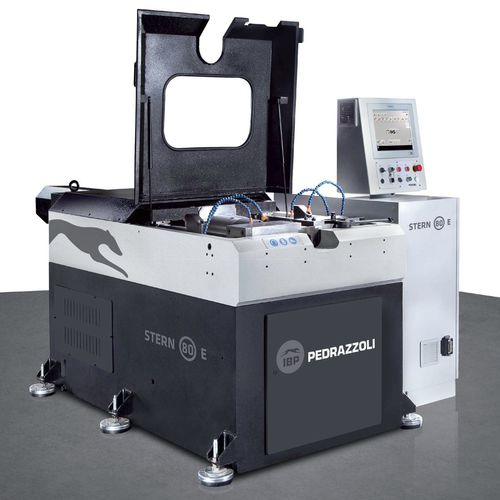

La STERN BROWN 80 d'IBP PEDRAZZOLI est une machine électrique de formage des extrémités de tubes équipée d'une interface conviviale, d'un processeur Intel i7 10ème génération, d'un écran tactile et d'axes entièrement commandés électriquement. Elle propose des postes de travail linéaires et rotatifs multiples et, en version multistation, réalise des opérations telles que sertissage, évasement, réduction, bombage, fermeture, perçage et filetage.

CARACTÉRISTIQUES

• 3 axes entièrement commandés électriquement avec moteurs brushless numériques absolus
• 12 postes de travail, tous motorisables
• Large éventail de procédés de déformation d'extrémités pris en charge
• Contrôle IMS de dernière génération : flexible, intuitif et convivial
• Économie d'énergie

AVANTAGES

• Capacité en un seul cycle : agrandissement ou réduction du diamètre, effilage, laminage, bombage, roulage, dressage, chanfreinage, fraisage, fermeture et filetage.
• Postes-outils disposés sur un tambour circulaire escamotable pour un encombrement réduit.
• Tous les postes acceptent des outils ou modules rotatifs.
• Changement d'outil rapide pour minimiser les arrêts.
• Optimisation automatique des cycles pour réduire les temps d'exécution.
• Assistance à distance par webcam.
• Automatisation du processus avec options de chargement et déchargement.
• Plate-forme IMS disponible sur PC pour la gestion des processus.

DONNÉES TECHNIQUES
Dimensions (L × l × H) : 3100 x 1850 x 1700 mm
Poids : 4500 kg
Diamètre maximum de formage : 85 mm
Longueur maximum formable : 250 mm
Nombre de positions pour outils motorisables : 12
Vitesse de formage : 120 mm/s
Précision de positionnement : 0,05 mm
Force de poussée de l'unité de travail : 250 kN
Force de serrage de la pince : 380 kN
Longueur des mâchoires : 200 mm
Ouverture maximale des mâchoires : 90 mm

Caractéristiques / spécifications techniques

• Modèle : STERN BROWN 80
• Diamètre maximum de formage : 85 mm
• Longueur maximum formable : 250 mm
• Dimensions (L × l × H) : 3100 x 1850 x 1700 mm
• Poids : 4500 kg
• Nombre de positions d'outils motorisés : 12
• Vitesse de formage : 120 mm/s
• Précision de positionnement : 0,05 mm
• Force de poussée de l'unité de travail : 250 kN
• Force de serrage de la pince : 380 kN
• Longueur des mâchoires : 200 mm
• Ouverture maximale des mâchoires : 90 mm
