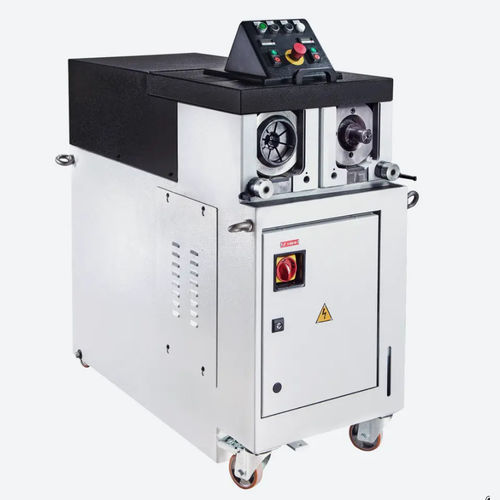

Machine de formage à double tête FORM BROWN 80

de tubesd'extrémité de tubede métal

Présentation
Machine industrielle compacte pour le formage d'extrémités de tubes : expansion, réduction, entaille et svasatura. FORM BROWN 80 est montée sur châssis mobile et prévue pour une intégration dans des îlots de production automatisés.

CARACTÉRISTIQUES

• Modes de travail multiples : expansion, réduction, entaille et svasatura
• 2 postes de travail pour opérations alternées ou simultanées
• Système d'outillage à changement rapide pour un réoutillage rapide
• Empreinte compacte et châssis sur roues pour un repositionnement facile

Avantages

• Structure renforcée conçue pour minimiser les vibrations et garantir une utilisation précise des outils, améliorant la qualité des pièces finies et la durée de vie des outils
• Outillage dimensionné pour être interchangeable avec les dispositifs couramment utilisés sur le marché
• Outillage à changement rapide équipé de poignées ergonomiques ; aide hydraulique disponible pour les outils lourds
• Centraline hydraulique logée à l'intérieur du socle ; les vérins hydrauliques situés sur la partie supérieure du socle peuvent fonctionner simultanément
• Échangeur air-huile de série pour une utilisation continue ou en climat chaud
• Conçue pour une intégration simple dans des îlots robotisés ou manipulés avec transfert automatique en phases de chargement/déchargement
• Pas de mors de blocage nécessaires, simplifiant les opérations sur tubes déjà cintrés
• Temps de cycle moyen : environ 1,5 seconde selon le type de production

Caractéristiques techniques

• Dimensions (L x l x H) : 530 x 1250 x 1268 mm
• Poids : 530 kg
• Diamètre maximal travaillable : 80 x 2 mm
• Course de travail : 0–60 mm
• Pression de service : 100 bar
• Pression maximale de travail : 140 bar
• Poussée des vérins : 100 kN
• Puissance moteur de la centrale hydraulique : 7,5 kW
• Hauteur de l'axe de travail : 950 mm
