Machine de formage de tubes STERN BROWN 25

de tuyaupour métalde gobelets

Présentation

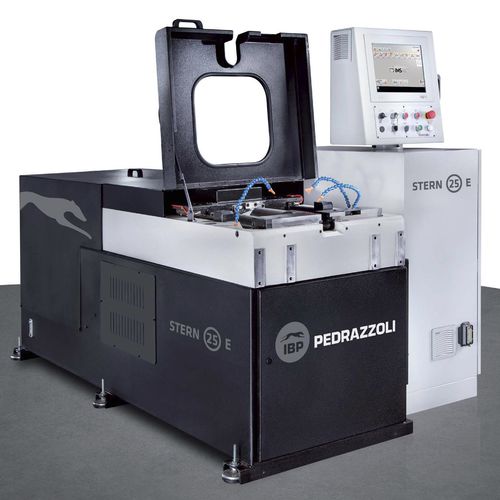

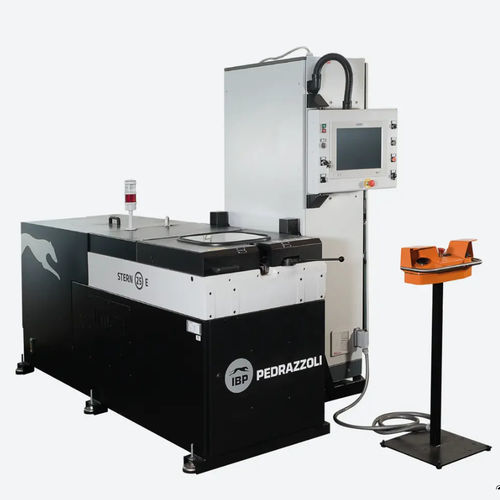

La STERN BROWN 25 d'IBP PEDRAZZOLI est une machine électrique de formage d'extrémités de tubes conçue pour des opérations multistations. Elle intègre un processeur Intel i7 10e génération, un écran tactile HMI et le contrôle de gestion IMS, trois axes entièrement électriques avec moteurs brushless numériques absolus et un tambour circulaire rétractable comportant 15 postes d'outillage motorisables pour modules de translation et rotation.

Caractéristiques principales

• 3 axes à commande entièrement électrique avec moteurs brushless numériques absolus.
• 15 postes de travail motorisables sur tambour circulaire rétractable.
• Tous les postes acceptent des outils ou modules rotatifs.
• Contrôle IMS : flexible, intuitif et facile d'utilisation.
• Conception économe en énergie.

Avantages

• En un seul cycle : élargissement ou réduction du diamètre, amincissement, rullage, bombage, cartellage, dressage, chanfreinage, fraisage, fermeture et filetage.
• Postes porte-outils disposés sur un tambour circulaire rétractable pour un encombrement réduit.
• Changement d'outil rapide et optimisation automatique des cycles pour minimiser les temps d'exécution.
• Automatisation des processus avec chargement/déchargement et téléassistance via webcam.
• Plate-forme IMS disponible sur PC pour gestion et suivi des programmes.

Données techniques
Dimensions (L x l x H) : 2400 x 1460 x 1700 mm
Poids : 1800 kg
Diamètre maximum de formage : 35 mm
Longueur maximale formable : 170 mm
Nombre de positions pour outils motorisables : 15
Vitesse de formage : 200 mm/s
Précision de positionnement : 0,05 mm
Force de poussée de l'unité de travail : 0-80 kN
Force de serrage de la pince : 120 kN
Longueur des mâchoires : 100 mm
Ouverture maximale des mâchoires : 50 mm

Modèle / Spécifications

• Modèle : STERN BROWN 25
• Fabricant / Marque : IBP PEDRAZZOLI
• Contrôle : processeur Intel i7 10e génération, écran tactile, contrôle IMS
• Axes : 3 axes entièrement électriques avec moteurs brushless numériques
• Postes outil : 15 positions motorisables sur tambour circulaire
• Diamètre max de formage : 35 mm
• Longueur max formable : 170 mm
• Vitesse de formage : 200 mm/s
• Précision de positionnement : 0,05 mm
• Force de poussée : 0-80 kN
• Force de serrage : 120 kN
• Longueur des mâchoires : 100 mm
• Ouverture max des mâchoires : 50 mm
• Fonctions additionnelles : téléassistance par webcam, automatisation charge/décharge, économie d'énergie
