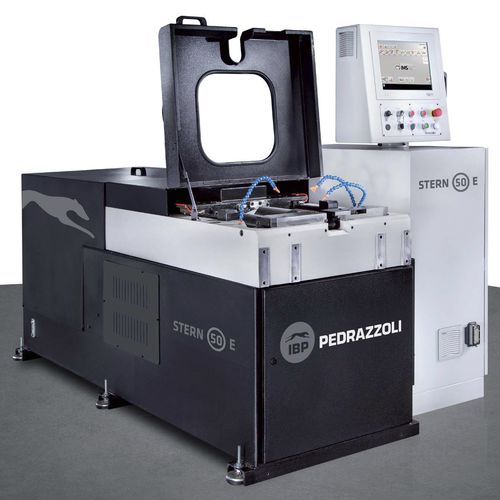

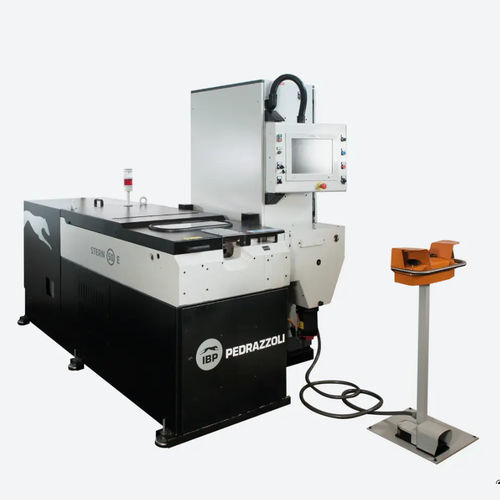

Machine de formage de tubes STERN BROWN 50

avec contrôleur intégrémotoriséeautomatisée

Présentation
La machine électrique de formage d'extrémités de tubes STERN BROWN 50 d'IBP PEDRAZZOLI est un système multistation entièrement électrique, équipé d'un processeur Intel i7 10e génération et d'une interface tactile. Elle associe 4 axes contrôlés numériquement avec moteurs brushless et jusqu'à 15 postes d'outils motorisables (translation et rotation) pour effectuer perlage, évasement, réduction, bombage, fermeture, perçage, filetage et autres opérations de formage d'extrémités.

Caractéristiques clés

• 4 axes entièrement électriques contrôlés avec moteurs numériques absolus brushless
• 15 postes de travail motorisables
• Large éventail d'opérations de formage d'extrémités (perlage, évasement, réduction, bombage, fermeture, filetage)
• Commande IMS : interface tactile flexible, intuitive et conviviale
• Fonctionnement à faible consommation d'énergie

Avantages

• Réalise en un seul cycle l'élargissement/réduction de diamètre, la conicité, le laminage, le perlage, le dressage, le chanfreinage, l'usinage, la fermeture et le filetage
• Postes d'outils montés sur un tambour circulaire rétractable pour un encombrement réduit
• Toutes les stations acceptent des outils rotatifs ou des modules
• Encombrement minimal et changement rapide d'outil
• Optimisation automatique des cycles pour minimiser les temps d'exécution
• Assistance à distance via webcam
• Compatible avec l'automatisation des processus : chargement/déchargement
• Plate-forme IMS disponible pour PC, tablette et smartphone

Données techniques
Dimensions (L x l x H) : 2400 x 1460 x 1700 mm
Poids : 2500 kg
Diamètre maximal de formage : 55 mm
Longueur maximale formable : 170 mm
Nombre de positions pour outils motorisés : 15
Vitesse de formage : 200 mm/s
Précision de positionnement : 0,05 mm
Force de poussée de l'unité de travail : 0-150 kN
Force de serrage de la pince : 0-230 kN
Longueur des mâchoires : 140 mm
Ouverture max des mâchoires : 72 mm

Spécifications techniques

• Modèle : STERN BROWN 50
• Commande : IMS (Intelligent Motion System) avec interface conviviale
• Processeur de contrôle : Intel i7 (10e génération)
• Interface : écran tactile
• Axes : 4 axes complètement électriques avec moteurs brushless numériques
• Stations d'outils : 15, toutes motorisables
• Vitesse de formage : jusqu'à 200 mm/s
• Précision de positionnement : 0,05 mm
• Force de poussée de l'unité de travail : 0-150 kN
• Force de serrage de la pince : 0-230 kN
• Capacité de formage : Ø max 55 mm, longueur max 170 mm
• Configurations : stations translatoires et rotative, prise en charge d'outils rotatifs et de modules
• Options d'automatisation : chargement/déchargement, assistance à distance
