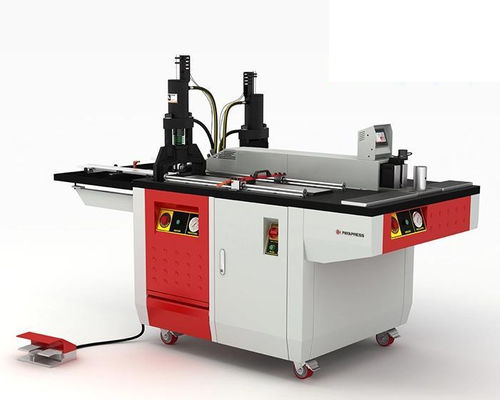

Centre de façonnage jeux de barres de découpe HBC-E

poinçonnagepliagemobile

Aperçu
La série PAYAPRESS HBC-E est une gamme de machines économiques pour le traitement des barres omnibus, conçue pour le cintrage, la coupe et le poinçonnage précis des barres en cuivre et aluminium. Destinée à la fabrication d'armoires électriques et aux ateliers industriels, la série E offre une solution pratique et économique pour des barres jusqu'à 120 × 12 mm. Deux types sont disponibles : EA (trois groupes hydrauliques indépendants pour fonctionnement simultané) et EB (un seul groupe pour un traitement séquentiel).

Fonctionnement
Modèles EA : trois blocs hydrauliques indépendants permettent l'utilisation simultanée des stations de cintrage, coupe et poinçonnage, augmentant le débit. Modèles EB : un seul bloc hydraulique entraîne successivement les stations, offrant une configuration à moindre investissement adaptée aux flux de production standards. Les deux types incluent un contrôleur électronique de cintrage et un pointeur laser pour l'alignement ; des matrices de cintrage en option sont disponibles.

Avantages

• Coût d'investissement inférieur par rapport aux systèmes entièrement automatisés.
• Réduction des déchets matière grâce à des coupes, poinçonnages et cintrages précis — important pour le cuivre de valeur.
• Productivité d'atelier accrue en combinant trois opérations essentielles sur une seule machine.
• Meilleur retour sur investissement en augmentant la production et en limitant les reprises.
• Qualité d'exécution homogène pour des connexions électriques plus propres et un montage d'armoire constant.
• Adaptée aux fabricants de tableaux électriques de petite et moyenne taille souhaitant augmenter leur capacité progressivement.
• Équilibre commercial viable entre prix de la machine, performances et capacité de production.

Comparaison — HBC-EB120 vs HBC-EA120-EH
Spécification — HBC-EB120 — HBC-EA120-EH
Fonctions — Coupe + Poinçonnage + Cintrage — Coupe + Poinçonnage + Cintrage
Capacité max — 120 × 12 mm — 120 × 12 mm
Diamètre max matrice / trou — 20 mm — 20 mm
Rayon max de cintrage — 12 — 12
Matériau — Aluminium & cuivre — Aluminium & cuivre
Butée de positionnement — Pratique — Pratique
Tension nominale — 380 V AC — 380 V AC
Puissance totale — 1.7 kW — 5 kW
Fréquence — 50 Hz — 50 Hz
Pression de fonctionnement — 200 bar — 200 bar
Huile hydraulique — 30 L — 70 L
Poids machine — 650 kg — 700 kg
Opérateurs requis — 1–2 — 3
Type de montage — Roues — Roues
Dimensions (L × l × H) — 237 × 110 × 172 cm — 237 × 110 × 172 cm

Caractéristiques / spécifications techniques

• Série de modèles : HBC-E (ex. : HBC-EA120EH, HBC-EB120EH)
• Fonctions : Coupe, Poinçonnage, Cintrage
• Capacité max : 120 × 12 mm
• Diamètre max matrice / trou : 20 mm
• Rayon max de cintrage : 12
• Compatibilité matériaux : Aluminium et cuivre
• Butée de positionnement : de type pratique (manuelle)
• Tension nominale : 380 V AC
• Puissance totale : EB 1.7 kW ; EA 5 kW
• Fréquence : 50 Hz
• Pression de fonctionnement : 200 bar
• Capacité huile hydraulique : EB 30 L ; EA 70 L
• Diamètre max matrice / trou : 20 mm
• Rayon max de cintrage : 12
• Matériaux traités : cuivre et aluminium
• Poids machine : EB ≈650 kg ; EA ≈700 kg
• Opérateurs requis : EB 1–2 ; EA jusqu'à 3
• Montage : monté sur roues pour mobilité
• Dimensions (L×l×H) : 237 × 110 × 172 cm
