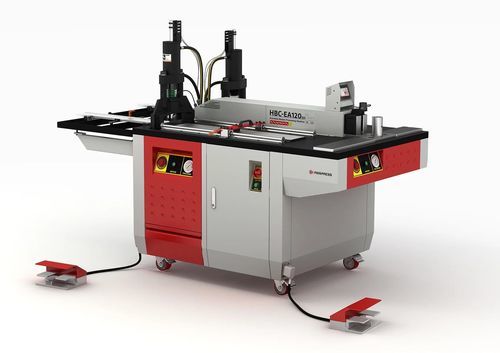

Centre de façonnage jeux de barres poinçonnage HBC-EA120-EH

de découpepliagemobile

Présentation
Le HBC-EA120EH est une machine 3 en 1 pour façonnage de jeux de barres, intégrant coupe, poinçonnage et cintrage dans une unité mobile. Elle traite des jeux de barres en cuivre et aluminium jusqu’à 120 × 12 mm et dispose de trois groupes hydrauliques indépendants permettant l’opération simultanée des trois postes par autant d’opérateurs. Conçue pour les ateliers et les lignes de production, elle conserve des matrices interchangeables et plusieurs moules de cintrage tout en réduisant l’empreinte économique.

Fonctions principales

• Trois groupes hydrauliques séparés : coupe, poinçonnage et cintrage simultanés
• Traitement du cuivre et de l’aluminium jusqu’à 120 × 12 mm
• Poinçonnage : matrices rondes M6–M18 ; matrices ovales et rectangulaires en option
• Cintreuse avec contrôleur à encodeur haute précision ; moules optionnels : gradin, sur chant, torsion
• Pointeur laser pour centrage des trous ; diamètre maxi matrice/trou Ø20 mm
• Butée de longueur manuelle (version EH) et rouleaux latéraux pour manutention

Poste de cintrage

• Contrôleur électronique de cintrage avec compensation du retour élastique
• Indicateur d’angle numérique pour répétabilité
• Plaques tournantes pour protection de la surface
• Moules optionnels : gradin, cintrage sur chant, torsion ; moule mobile standard rayon 12 mm

Poste de poinçonnage

• Pointeur laser pour repérage du centre
• Matrices interchangeables : rondes M6–M18 ; ovales/rectangulaires en option
• Plaque d’extraction mobile et système hydraulique double effet pour éviter le coincement des matrices
• Guides réglables et rouleaux des deux côtés ; butée de longueur manuelle (EH) avec réglage fin

Poste de coupe

• Coupe précise avec finition de bord propre
• Guide centré et bride de centrage pour positionnement répétable
• Rouleaux des deux côtés facilitant l’introduction des barres
• Butée de longueur manuelle avec réglage haute précision

Processus et capacité

• Fonctions : coupe + poinçonnage + cintrage (simultanés)
• Capacité maxi : 120 × 12 mm
• Diamètre maxi matrice/trou (poinçon) : Ø20 mm
• Matériaux : cuivre et aluminium
• Butée de positionnement : manuelle (EH)

Puissance et hydraulique

• Tension : 380 V AC, 3/50 Hz
• Puissance électrique totale : 3 × 1,5 kW
• Pression de service : 200 bar
• Capacité huile hydraulique : 70 L (H68 conseillé)

Machine et exploitation

• Poids machine : env. 700 kg
• Opérateurs : jusqu’à 3 (un par poste)
• Montage : mobile sur roues
• Dimensions (L×W×H) table principale : 238 × 110 × 100 cm

Caractéristiques / spécifications techniques

• Modèle : HBC-EA120EH
• Fonctions : coupe, poinçonnage, cintrage (simultanés)
• Capacité maxi : 120 × 12 mm
• Matrices de poinçonnage : rondes M6–M18 (oval/rect. optionnel)
• Moules de cintrage : moule mobile standard 12 mm; options : gradin, sur chant, torsion
• Contrôleur : commande électronique avec encodeur haute précision
• Tension / Fréquence : 380 V AC / 50 Hz
• Puissance totale : 3 × 1,5 kW
• Pression de service : 200 bar
• Huile hydraulique : H68 — 70 L
• Poids : ~700 kg
• Montage : roues (mobile)
• Dimensions table : 238 × 110 × 100 cm
