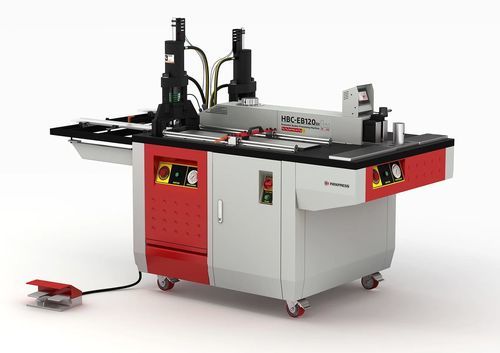

Centre de façonnage jeux de barres de découpe HBC-EB120-EH

poinçonnagepliagemobile

Présentation
Le HBC-EB120-EH est une machine de traitement de jeux de barres 3‑en‑1 (coupe, poinçonnage, cintrage) équipée d’un seul groupe hydraulique assurant un fonctionnement séquentiel tout en conservant les outils et commandes des modèles multi‑moteurs. Elle traite des jeux de barres en cuivre et aluminium jusqu’à 120 × 12 mm. Le poinçonnage accepte des matrices rondes interchangeables M6–M18 ; matrices ovales et rectangulaires en option. La cintreuse prend en charge des matrices étape, de chant et de torsion en option et offre un rayon de cintrage de 12 mm. Le contrôle de cintrage est électronique avec encodeur haute précision, compensation du retour élastique et indicateur d’angle numérique.

Éléments clés

• Stations 3‑en‑1 : Coupe, Poinçonnage, Cintrage (sélection via sélecteur de station)
• Poste de cintrage : cintrage jusqu’à 120 × 12 mm ; contrôleur électronique avec encodeur et compensation du retour élastique ; indicateur d’angle numérique
• Poste de poinçonnage : matrices interchangeables M6–M18 ; pointeur laser de centrage ; matrices ovales/rectangulaires en option
• Poste de coupe : coupe de précision pour cuivre et aluminium jusqu’à 120 × 12 mm avec bride de centrage et rouleaux latéraux
• IHM : interface opérateur pour commandes et retours
• Guide manuel et butée de longueur manuelle pour positionnement X/Y et mesure précise
• Table auxiliaire et rouleaux latéraux pour supporter des jeux de barres plus longs

Outillages et accessoires optionnels

• Matrice étagée (option) pour cintrages très rapprochés
• Matrice de cintrage sur chant (option)
• Matrice de torsion (option) pour opérations de torsion
• Matrices ovales et rectangulaires (option)
• Bride centralisatrice pour centrage rapide (poste de coupe)

Remarques opérationnelles
Le concept à groupe hydraulique unique réduit le coût d’achat au prix d’un fonctionnement séquentiel : l’opérateur sélectionne la station requise et la machine affecte la puissance hydraulique à cette fonction. Les fonctions essentielles telles que le pointeur laser, l’indicateur d’angle numérique et la compensation de cintrage sont conservées, offrant une solution compacte et modulable pour les constructeurs de tableaux MV/LV et les ateliers électriques.

Tableau récapitulatif
Modèle : HBC-EB120-EH
Fonctions : Coupe + Poinçonnage + Cintrage (3‑en‑1)
Capacité max (section) : 120 × 12 mm
Matériaux : Cuivre et Aluminium
Puissance / moteur : 1,7 kW (moteur unique, stations séquentielles)

Caractéristiques / spécifications techniques

• Modèle : HBC-EB120-EH
• Marque : PAYAPRESS
• Fonctions : coupe, poinçonnage, cintrage (3‑en‑1)
• Capacité maximale jeux de barres : 120 × 12 mm
• Compatibilité matériaux : cuivre et aluminium
• Matrices de poinçonnage : rondes interchangeables M6–M18 ; ovales/rectangulaires en option
• Caractéristiques du poinçonneur : pointeur laser de centrage
• Rayon de cintrage : 12 mm ; supporte matrices étape/chant/torsion optionnelles
• Contrôleur : commande électronique avec encodeur haute précision, compensation du retour élastique, indicateur d’angle numérique
• Positionnement / butée : butée de longueur manuelle ; guide manuel pour X/Y
• Diamètre max matrice/trou : ≤ 20 mm
• Puissance totale / moteur : 1,7 kW (moteur unique, stations séquentielles)
• Tension nominale : 380 V AC
• Fréquence : 50 Hz
• Pression de service : 200 bar
• Capacité huile hydraulique : 30 L
• Poids machine : 650 kg
• Opérateurs : 1–2
• Type de montage : roues
• Dimensions (L × l × H) : 237 × 110 × 172 cm
• Outillages & accessoires : bride centralisatrice (coupe), matrices étape/chant/torsion optionnelles, matrices ovales/rectangulaires optionnelles
