Centre de façonnage jeux de barres de découpe HBC-PC120

pliagepoinçonnagemobile

Présentation

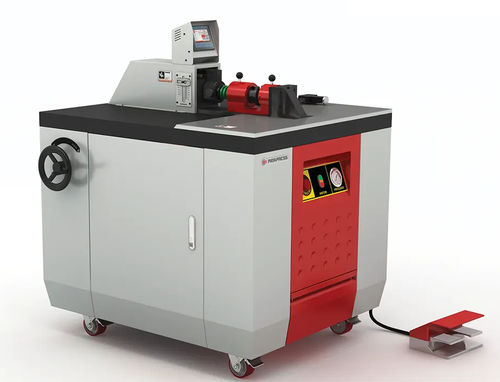

La HBC-PC120 est une machine d’atelier compacte destinée aux opérations de coupe, poinçonnage et cintrage des jeux de barres en cuivre et en aluminium. Conçue pour petits ateliers et interventions mobiles, la machine utilise un seul groupe hydraulique et des têtes à changement rapide pour réaliser les opérations successivement. Capacité jusqu’à 120 × 12 mm ; alimentation monophasée 220 V.

Fonctions principales

• Coupe, poinçonnage et cintrage des barres en cuivre et aluminium (opérations séquentielles avec changement de tête).
• Fonctions câbles via têtes dédiées : sertissage et coupe (en option).
• Poinçonnage avec matrices circulaires standard M6–M18 ; matrices rectangulaires et ovales en option.
• Cinq têtes à changement rapide pour basculer rapidement entre opérations (coupe, poinçonnage, cintrage, sertissage câble, coupe câble).
• Conception pour résultats répétables et angles de pliage contrôlés via encodeur et contrôleur électronique.

Caractéristiques et commandes

• Commande PLC (composants Siemens référencés) et IHM pour gestion du cintrage.
• Encodeur haute précision pour contrôle d’angle.
• Repère laser pour positionnement précis du poinçon.
• Groupe hydraulique avec pompe combinée haute/basse pression et valves de qualité.
• Conception pour changement rapide d’outils ; volant pour réglage vertical de l’axe ; pédale pour mouvement du bras et cycles automatiques.

Spécifications (extrait)

• Modèle : HBC-PC120 (tableau : HBC-PC120-EH).
• Capacité max (barre) : 120 × 12 mm ; longueur max jusqu’à 4000 mm.
• Puissance totale moteur : 1,7 kW (d’autres documents indiquent 1,5 kW).
• Diamètre max matrice/poinçonnage : ≤ Ø20 mm ; plage de poinçonnage 4,5–20 mm.
• Force cintrage / coupe / poinçonnage : 160 kN (indiqué).
• Plage largeur : 15–120 mm ; épaisseur : 3–12 mm.
• Poids machine : ~600 kg ; encombrement principal ~1200 × 1000 × 1365 mm (dimensions table également citées 100 × 120 × 101 cm).

Alimentation & hydraulique

• Tension : 220 V AC monophasé ; fréquence : 50 Hz.
• Puissance totale : 1,7 kW (voir remarque ci‑dessus).
• Huile hydraulique : ISO VG 68 (H68), capacité ~30 L.
• Pompe/valves : pompe combinée haute/basse pression ; marques composants listées.
• Pression maximale hydraulique : 200 bar dans le tableau des spécifications ; d’autres références indiquent 150 bar — à confirmer.

Électronique & commande

• PLC : composants Siemens cités pour PLC/IHM.
• IHM pour commande du cintrage (tailles d’écran référencées).
• Capteurs : Autonics listés ; contacteur AC : Schneider listé.
• Préparation Industrie 4.0 : options de connectivité et de retour d’informations disponibles.

Fonctionnement & mécanique

• Un seul groupe hydraulique — une station active à la fois (changement de tête requis pour changer de fonction).
• Volant pour réglage vertical de l’axe de la barre ; changement de tête optimisé pour réduire le temps d’arrêt.
• Pédale de commande pour mouvement du bras et démarrage automatique du cycle.
• Données de course (résumé) : courses et vitesses typiques indiquées en spécifications (ex. course de frappe coupe 88 mm ; course de frappe poinçon 38 mm ; course de frappe cintre 80 mm ; vitesses typiques ~0,39 m/min).
• Montage : roulettes pour portabilité (poids machine ~600 kg).

Têtes d’outillage et opérations

• Tête de coupe — pour barres jusqu’à 120 × 12 mm ; matrices dédiées de coupe.
• Tête de poinçonnage — matrices circulaires M6–M18 standard ; matrices rectangulaires/ovales en option ; repère laser pour centrage précis.
• Tête de cintrage — contrôleur électronique avec encodeur pour angles répétables.
• Tête de sertissage câble — capacité mentionnée à la fois 300 mm² et 240 mm² selon documents (capacité finale à confirmer).
• Tête de coupe câble — coupe jusqu’à 240 mm².

Applications recommandées

• Petits ateliers électriques, fabricants d’armoires et équipes de maintenance recherchant une solution 3‑en‑1 compacte pour jeux de barres.
• Chantiers mobiles et sites où l’espace au sol est limité.
• Convient aux processus séquentiels (coupe/poinçon/cintrage) avec changements rapides de tête.
