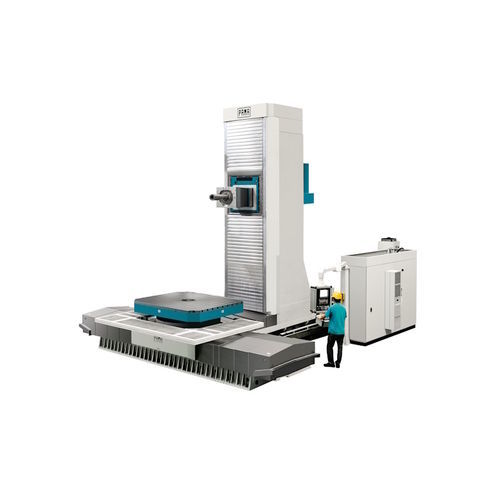

Les centres d'alésage et de fraisage PAMA Speedmat RAM offrent rigidité statique et dynamique élevées grâce à une guidage hydrostatique et une conception à symétrie thermique, adaptés à l'usinage de pièces de petite et moyenne taille. La structure en T intègre une colonne mobile et une table circulante ; versions disponibles : fraisage et multitâche fraisage-tournage.

Conception et fonctionnalités clés
La structure a été optimisée par analyse par éléments finis pour équilibrer la répartition des masses, la rigidité et le comportement thermique. Le ram est guidé hydrostatiquement dans la broche et dispose d'un système de retour en temps réel pour compenser l'allongement thermique. Les axes rotatifs hydrostatiques et les solutions de table garantissent amortissement et rigidité en usinage, assurant une précision constante lors des coupes lourdes et des cycles longs.

Options de tête et d'attachement

• Tête-ram W : barre d'alésage avec transmission mécanique
• Tête-ram WD : barre d'alésage avec transmission Direct Drive
• Tête-ram MD : driver avec transmission Direct Drive

Options supplémentaires et logiciels
Configurable avec têtes porte-outils CNC, systèmes de palettes/tables, changeurs automatiques d'outils et de têtes. Automates CNC disponibles : Siemens, Heidenhain, Fanuc.

Informations techniques (résumé)
La gamme PAMA Speedmat RAM couvre des diamètres pièce maximum de 2200 à 5000 mm. Données clés : courses d'axes, dimensions et charges des tables, options broche/tête et vitesses d'avance rapides des axes linéaires.

Tableaux (valeurs et plages)
ZONE DE TRAVAIL
Course axe X (table) : 2200 - 5000 mm
Course axe Y (broche) : 1750 - 4000 mm
Course axe V (colonne) : 1500 - 4000 mm
Course axe Z (ram) : 1200 / 1600 mm
Diamètre de passage : 2200 - 5000 mm

TABLES DE FRAISAGE
Dimensions table ou palette : 1250x1250 - 3000x3000 mm
Capacité de charge : jusqu'à 50000 kg
Vitesse rapide axe B : jusqu'à 6 rpm

TABLES DE TOURNAGE
Dimensions table ou palette : Ø1250 - Ø3500 mm
Capacité de charge : jusqu'à 32000 kg
Vitesse de tournage : jusqu'à 300 rpm

TÊTE- RAM W (barre d'alésage avec changement de plage)
Section du ram : 430x430 mm
Diamètre broche d'alésage : 130 - 160 mm
Axe W (broche d'alésage) : 800 mm
Transmission broche : 2 plages
Puissance broche (S1) : 41 - 82 kW
Couple broche (S1) : 1389 - 3451 Nm
Vitesse broche : 3000 - 4000 rpm

TÊTE- RAM WD (barre d'alésage Direct Drive)
Section du ram : 430x430 mm
Diamètre broche d'alésage : 120 mm
Axe W (broche d'alésage) : 600 mm
Transmission broche : Direct Drive
Puissance broche (S1) : 66 kW
Couple broche (S1) : 1175 Nm
Vitesse broche : 5000 rpm

TÊTE- RAM MD (driver Direct Drive)
Section du ram : 430x430 mm
Transmission broche : Direct Drive
Puissance broche (S1) : 66 - 90 kW
Couple broche (S1) : 822 - 1175 Nm
Vitesse broche : 6000 rpm

CARACTÉRISTIQUES DES AXES LINÉAIRES
Avance rapide axes X, Y, V, Z : jusqu'à 40000 mm/min

Caractéristiques techniques

• Famille de modèles : SPEEDMAT RAM
• Structure machine : T-type avec colonne mobile et table circulante
• Diamètre maxi pièce : 2200 - 5000 mm
• Course axe X (table) : 2200 - 5000 mm
• Course axe Y (broche) : 1750 - 4000 mm
• Course axe V (colonne) : 1500 - 4000 mm
• Course axe Z (ram) : 1200 / 1600 mm
• Section du ram : 430x430 mm
• Dimensions tables de fraisage : 1250x1250 - 3000x3000 mm
• Charge tables de fraisage : jusqu'à 50000 kg
• Dimensions tables de tournage : Ø1250 - Ø3500 mm
• Charge tables de tournage : jusqu'à 32000 kg
• Vitesse rapide axe B : jusqu'à 6 rpm
• Avance rapide axes linéaires : jusqu'à 40000 mm/min
• Options tête : W, WD, MD (changement de plage mécanique / Direct Drive / Direct Drive driver)
• Plage de puissance broche : 41 - 90 kW suivant tête
• Plage de couple broche : 822 - 3451 Nm suivant tête
• Vitesses broche : jusqu'à 6000 rpm suivant tête
• Guidage hydrostatique et axes rotatifs hydrostatiques pour amortissement et rigidité
• Mesures de symétrie thermique et compensation en temps réel de l'allongement du ram (breveté)
• Options CNC : Siemens, Heidenhain, Fanuc
