Centre d'alésage-fraisage CNC SPEEDMAT series

à colonne mobilemultiaxepour pièce de grande dimension

Vue d'ensemble

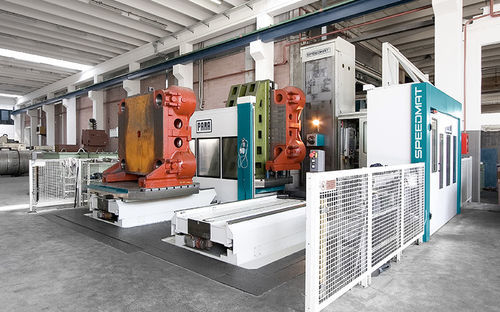

Les centres d'alésage et de fraisage PAMA SPEEDMAT associent amortissement et grande rigidité pour l'usinage lourd avec précision. La machine présente une structure en T avec colonne mobile et table voyageuse; la colonne est thermiquement symétrique avec une broche centrale pour optimiser la précision géométrique. Disponibles en versions fraisage ou multitâche fraisage‑et‑tournage.

Options de broche

• W headstock : aléseuse avec transmission mécanique (2 vitesses)
• WD headstock : aléseuse avec transmission Direct Drive
• MD headstock : broche motorisée avec transmission Direct Drive

Conception & caractéristiques
Les structures sont conçues par analyse par éléments finis pour optimiser la répartition de masse, la rigidité statique et dynamique, et la symétrie thermique. Les broches d'alésage W et WD intègrent un système de rétroaction pour compenser les dilatations thermiques (brevet PAMA). Les tables de fraisage utilisent des axes rotatifs hydrostatiques pour garantir rigidité et amortissement. Pour le multitâche, les tables hydrostatiques TRT offrent des performances de tournage élevées. La polyvalence s'accroît avec des têtes d'outils CNC, systèmes de tables palettisées, changeurs d'outils et de têtes automatiques. Automates disponibles : Siemens, Heidenhain, Fanuc.

Tableaux techniques (résumé)
Plage des diamètres pièces maxi : 2200 mm à 5000 mm

ZONE DE TRAVAIL
Course X (Table) : 2200 - 5000 mm
Course Y (Broche) : 1750 - 3750 mm
Course Z (Colonne) : 1500 - 4000 mm
Diamètre de passage : 2200 - 5000 mm

TABLES DE FRAISAGE
Taille table ou palette : 1250x1250 - 3000x3000 mm
Capacité de charge : jusqu'à 50000 kg
Vitesse rapide axe B : jusqu'à 6 rpm

TABLES DE TOURNAGE
Taille table ou palette : Ø1250 - Ø3500 mm
Capacité de charge : jusqu'à 32000 kg
Vitesse de rotation : jusqu'à 300 rpm

W HEADSTOCK (aléseuse à changement de gamme)
Diamètre broche d'alésage : 130 - 160 mm
Axe W (broche d'alésage) : 800 mm
Transmission broche : 2 gammes
Puissance broche (S1) : 41 - 82 kW
Couple broche (S1) : 1389 - 3451 Nm
Vitesse broche : 3000 - 4000 rpm

WD HEADSTOCK (aléseuse Direct Drive)
Diamètre broche d'alésage : 120 - 160 mm
Axe W (broche d'alésage) : 600 - 800 mm
Transmission broche : Direct Drive
Puissance broche (S1) : 66 - 82 kW
Couple broche (S1) : 1175 - 2494 Nm
Vitesse broche : 4000 - 5000 rpm

MD HEADSTOCK (broche Direct Drive)
Transmission broche : Direct Drive
Puissance broche (S1) : 66 - 90 kW
Couple broche (S1) : 822 - 2494 Nm
Vitesse broche : 4000 - 6000 rpm

CARACTÉRISTIQUES AXES LINÉAIRES
Avances rapides axes X, Y, Z : jusqu'à 50000 mm/min

Modèles / Tailles
Tailles de modèles disponibles indiquées : 3000 - 3800 - 4600 - 5000

Caractéristiques techniques

• Plage des diamètres pièces maxi : 2200 mm – 5000 mm
• Course X (Table) : 2200 – 5000 mm
• Course Y (Broche) : 1750 – 3750 mm
• Course Z (Colonne) : 1500 – 4000 mm
• Diamètre de passage : 2200 – 5000 mm
• Dimensions tables de fraisage : 1250x1250 – 3000x3000 mm
• Capacité table de fraisage : jusqu'à 50000 kg
• Vitesse rapide axe B : jusqu'à 6 rpm
• Dimensions tables de tournage : Ø1250 – Ø3500 mm
• Capacité table de tournage : jusqu'à 32000 kg
• Vitesse de tournage : jusqu'à 300 rpm
• W headstock : diamètre broche d'alésage 130–160 mm; axe W 800 mm; transmission 2 gammes; puissance 41–82 kW; couple 1389–3451 Nm; vitesse 3000–4000 rpm
• WD headstock : diamètre broche d'alésage 120–160 mm; axe W 600–800 mm; Direct Drive; puissance 66–82 kW; couple 1175–2494 Nm; vitesse 4000–5000 rpm
• MD headstock : Direct Drive; puissance 66–90 kW; couple 822–2494 Nm; vitesse 4000–6000 rpm
• Avances rapides axes linéaires : jusqu'à 50000 mm/min
