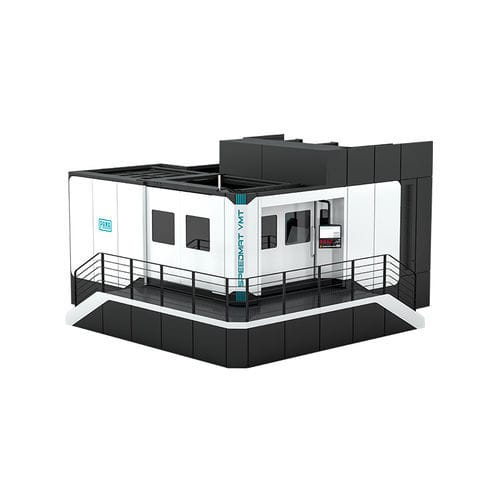

Centre d'usinage 5 axes SPEEDMAT VM series

verticalà table mobileà portique

Présentation
Les centres d’usinage portique PAMA SPEEDMAT VM associent haute dynamique et rigidité à une grande précision des pièces pour des applications exigeantes sur composants moyens et petits. Machine à portique fixe avec traverse mobile et table mobile. Disponible en version fraisage (SPEEDMAT VM) et en version multitâche fraisage/∕tournage (SPEEDMAT VMT).

Conception et configuration
Les structures sont conçues par analyse par éléments finis afin d’optimiser les masses, d’accroître la rigidité statique et dynamique et d’améliorer la symétrie thermique.

• Solutions de tête disponibles : tête HVA avec axe continu inclinée à 45°
• Tête à axe d’inclinaison continu

Les deux types de têtes sont proposés avec broches électroniques en versions haute vitesse et haut couple.

Options table et broche
Versions de table : TR (fraisage) pour VM et TRT (fraisage & tournage) pour VMT. Le concept de support de table breveté par PAMA combine roulements à rouleaux et support hydrostatique pour améliorer capacité de charge et précision.

Automatisation, outillages et logiciel
Options : têtes d’outillage dédiées CNC, systèmes de tables palettes, changeurs d’outils et de têtes automatiques. Commande CNC configurable Siemens ou Heidenhain. Capteurs intégrés gérés par le logiciel PAMA pour cycles sans surveillance, supervision des processus et optimisation énergétique.

Informations techniques (résumé)
Diamètres maximums de pièce disponibles : 1500 mm, 2000 mm et 3000 mm.

Tables
VM (zone de travail et table)
Cours X (Table) : 1700 - 2700 mm
Cours Y (Broche) : 1500 - 2700 mm
Cours Z (Traverse) : 1300 - 1700 mm
Diamètre maximal : 1500 - 3000 mm
Dimension table / palette (VM) : 1000 x 1000 - 2000 x 2000 mm
Capacité de charge (VM) : jusqu’à 12 000 kg

VMT (zone de travail et table)
Cours X (Table) : 1700 - 2700 mm
Cours Y (Broche) : 1500 - 2700 mm
Cours Z (Traverse) : 1300 - 1700 mm
Diamètre maximal : 1500 - 3000 mm
Dimension table / palette (VMT) : Ø1250 - Ø2200 mm
Capacité de charge (VMT) : jusqu’à 8 000 kg
Vitesse de tournage (VMT) : jusqu’à 350 tr/min

Broche et poupée (résumé)
Transmission broche : Direct Drive
Puissance broche (S6-40%) : 84 / 85 kW (deux configurations)
Couple broche (S6-40%) : 901 / 450 Nm (deux configurations)
Vitesse broche : 8 000 / 12 500 tr/min (options haute vitesse / haut couple)

Axes et dynamiques
Vitesse rapide axes X,Y,Z : jusqu’à 50 000 mm/min
Vitesse rapide axe B : jusqu’à 10 tr/min
Accélération axes X,Y,Z : 3 m/s²

Poupée A / HVA couples typiques
SPEEDMAT VM (poupée A / HVA) : couple de contour axe A 4000 Nm ; couple de serrage axe A 8000 Nm
SPEEDMAT VMT (poupée A / HVA) : couple de contour axe A 5000 Nm ; couple de serrage axe A 10000 Nm

Caractéristiques techniques

• Famille produit : SPEEDMAT VM (également disponible en multitâche SPEEDMAT VMT)
• Structure : portique fixe avec traverse mobile et table mobile
• Diamètres de pièce disponibles : 1500 mm, 2000 mm, 3000 mm
• Cours X (table) : 1700 - 2700 mm
• Cours Y (broche) : 1500 - 2700 mm
• Cours Z (traverse) : 1300 - 1700 mm
• Dimension table / palette (VM) : 1000 x 1000 - 2000 x 2000 mm
• Dimension table / palette (VMT) : Ø1250 - Ø2200 mm
• Capacité de charge : jusqu’à 12 000 kg (VM), jusqu’à 8 000 kg (VMT)
• Vitesse de tournage (VMT) : jusqu’à 350 tr/min
• Transmission broche : Direct Drive
• Puissance broche (S6-40%) : 84 / 85 kW
• Couple broche (S6-40%) : 901 / 450 Nm
• Vitesse broche : 8 000 / 12 500 tr/min
• Couple contour axe A : 4000 Nm (VM) / 5000 Nm (VMT)
• Couple serrage axe A : 8000 Nm (VM) / 10000 Nm (VMT)
• Vitesse rapide axes X,Y,Z : jusqu’à 50 000 mm/min
• Accélération axes X,Y,Z : 3 m/s²
• Vitesse rapide axe B : jusqu’à 10 tr/min
• Versions de table : TR (fraisage), TRT (fraisage + tournage)
• Têtes d’outillage disponibles : HVA (axe continu 45°) et tête A (axe d’inclinaison continu)
• CNC : options Siemens ou Heidenhain
• Concept de support de table breveté : combine roulements roulants et support hydrostatique
