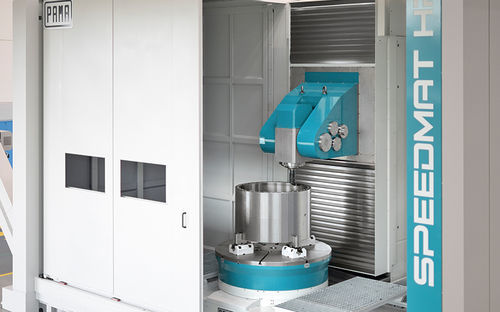

Centre d'usinage 5 axes SPEEDMAT HP

avec broche pivotanteà colonne mobileà table mobile

Présentation
Les centres d'usinage PAMA SPEEDMAT HP associent amortissement, dynamique et rigidité pour garantir une usinabilité de précision sur des pièces de petites et moyennes dimensions. Disponibles en version fraisage (HP) et multitâche fraisage/torneage (HPT), ils répondent aux besoins industriels exigeants pour grands diamètres et fortes charges.

Structure et versions
La machine adopte une structure en T avec colonne mobile et table mobile. La colonne thermiquement symétrique avec broche centrale assure une précision répétable. Deux familles principales : SPEEDMAT HP (fraisage) et SPEEDMAT HPT (fraisage + tournage).

Têtes d'usinage disponibles

• Tête HVA avec axe continu inclinée à 45°
• Tête AHD avec axe basculant continu

Conception et options
Les structures sont conçues par analyse par éléments finis pour optimiser la répartition des masses et maximiser la rigidité statique et dynamique tout en améliorant la symétrie thermique. Les tables de fraisage sont équipées d'axes rotatifs hydrostatiques pour une rigidité et un amortissement supérieurs. Les tables hybrides TRT brevetées PAMA associent roulements et appui hydrostatique pour les demandes multitâches. Options : têtes d'usinage CNC, systèmes de palettisation, changeurs d'outils et de têtes automatiques. Commandes CNC : Siemens, Heidenhain, Fanuc.

Informations techniques — gamme SPEEDMAT HP
La gamme SPEEDMAT HP couvre des diamètres de pièce jusqu'à 2200 mm à 4600 mm.

Modèles HP
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7

ZONE DE TRAVAIL
Déplacement axe X (Table) : 2200 - 4600 mm
Déplacement axe Y (Broche) : 1700 - 3500 mm
Déplacement axe Z (Colonne) : 2000 - 3200 mm
Diamètre maxi tournant : 2200 - 4600 mm

TABLES DE FRAISAGE
Taille table/palette : 1000x1000 - 2000x2500 mm
Capacité de charge : jusqu'à 35000 kg
Vitesse rapide axe B : jusqu'à 10 rpm

BROCHE HVA (HP)
Transmission broche : Direct Drive
Puissance broche (S1) : 74 kW
Couple broche (S1) : 609 / 286 Nm
Vitesse broche : 8000 / 12500 rpm
Couple de contour axe A : 4000 Nm
Couple de serrage axe A : 8000 Nm

BROCHE AHD (HP)
Transmission broche : Direct Drive
Puissance broche (S1) : 55 / 66 / 105 kW
Couple broche (S1) : 750 / 320 / 1035 Nm
Vitesse broche : 6000 / 12000 / 6000 rpm
Couple de contour axe A : 8000 Nm
Couple de serrage axe A : 12000 Nm

CARACTÉRISTIQUES DES AXES LINÉAIRES (HP)
Vitesse rapide axes X, Y, Z : jusqu'à 50000 mm/min

Informations techniques — gamme SPEEDMAT HPT
Modèles HPT
HPT1 - HPT2 - HPT3 - HPT5

ZONE DE TRAVAIL (HPT)
Déplacement axe X (Table) : 2200 - 3800 mm
Déplacement axe Y (Broche) : 1700 - 3000 mm
Déplacement axe Z (Colonne) : 2000 - 3200 mm
Diamètre maxi tournant : 2200 - 3800 mm

TABLES DE TOURNAGE (HPT)
Taille table/palette : Ø1250 - Ø2500
Capacité de charge : jusqu'à 15000 kg
Vitesse de rotation : jusqu'à 350 rpm

BROCHE HVA (HPT)
Transmission broche : Direct Drive
Puissance broche (S1) : 74 kW
Couple broche (S1) : 609 / 286 Nm
Vitesse broche : 8000 / 12500 rpm
Couple de contour axe A : 4000 Nm
Couple de serrage axe A : 8000 Nm

BROCHE AHD (HPT)
Transmission broche : Direct Drive
Puissance broche (S1) : 55 / 66 / 105 kW
Couple broche (S1) : 730 / 320 / 1035 Nm
Vitesse broche : 6000 / 12000 / 6000 rpm
Couple de contour axe A : 8000 Nm
Couple de serrage axe A : 12000 Nm

CARACTÉRISTIQUES DES AXES LINÉAIRES (HPT)
Vitesse rapide axes X, Y, Z : jusqu'à 50000 mm/min

Caractéristiques techniques

• Produit : centres d'usinage 5 axes — variantes fraisage et multitâche fraisage/torneage
• Structure : T-type avec colonne mobile et table en translation, colonne thermiquement symétrique
• Diamètres pièces (HP) : 2200 - 4600 mm
• Diamètres pièces (HPT) : 2200 - 3800 mm
• Tailles table/palette (HP) : 1000x1000 - 2000x2500 mm
• Tailles table/palette (HPT tournage) : Ø1250 - Ø2500
• Capacité de charge (tables fraisage HP) : jusqu'à 35000 kg
• Capacité de charge (tables tournage HPT) : jusqu'à 15000 kg
• Puissance broche (exemples) : HVA 74 kW ; AHD 55/66/105 kW
• Vitesses broche (exemples) : 6000 / 8000 / 12000 / 12500 rpm (selon tête et configuration)
• Couple de contour axe A : jusqu'à 8000 Nm (typique)
• Couple de serrage axe A : jusqu'à 12000 Nm (AHD)
• Vitesse rapide axes linéaires : jusqu'à 50000 mm/min
• Commandes CNC disponibles : Siemens, Heidenhain, Fanuc
