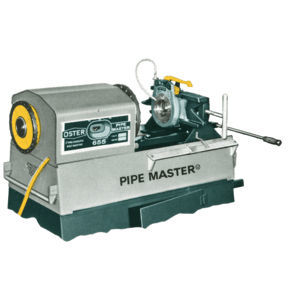

Machine à fileter les tubes automatique Oster 654

Vue d'ensemble
Les modèles Oster Pipe Master 654 et 655 sont des machines portables pour le filetage de tuyaux et de boulons destinées aux ateliers et services de maintenance. Des glissières plates sur une base en acier fabriquée et une conception facilitant l'accès aux composants garantissent une qualité de filetage régulière et un entretien aisé.

Capacités de filetage
Capacité boulon : 1/4 in à 2 in
Capacité tuyau : 1/8 in à 2 in

Spécifications générales
Hauteur : 17.25 in (654 et 655)
Longueur : 39.5 in (654 et 655)
Largeur : 17.5 in (654 et 655)
Poids net : 654 = 265 lbs ; 655 = 260 lbs
Poids d'expédition : 654 = 305 lbs ; 655 = 300 lbs

Oster 655 avec outils slide-in
Le modèle 655 accepte des outillages slide-in pour des changements rapides et une formation de filetage fiable en usage intensif. Les outils slide-in simplifient l'alignement et le remplacement.

Pièce montée basculante 'Roll-Over'
La tête exclusive 'Roll-Over' (standard) permet un accès rapide au moteur, aux balais et au boîtier de commande. En retirant une goupille, la tête bascule vers l'arrière pour l'entretien et l'inspection.

654 – équipé d'outils swing-over
Le 654 est équipé d'outils Quad II swing-over avec ouverture automatique garantissant la longueur correcte des filetages NPT et un huilage via la tête porte-fil.

Caractéristiques des machines 654/655

• Glissières plates
• Construction en acier fabriqué
• Mors de mandrin brevetés
• Scie 'see-thru' sur le 654 indiquant l'emplacement de coupe
• Système d'arrosage/huilage à travers la tête sur le 654
• Tête porte-fils à ouverture automatique ou manuelle
• Accessoire optionnel pour 'briser' les raccords

Équipement standard fourni

• Moteur : monophasé universel, réversible, à vitesse variable — préciser 120 ou 240 V AC, 1 phase 50–60 Hz ; 0,5 HP nominal (développe jusqu'à 2 HP). Vitesses de broche (à vide) : standard 38 tr/min ; option 60 tr/min.
• Interrupteur : inverseur lourd ; pédale de sécurité incluse (la machine fonctionne uniquement avec la pédale enfoncée).
• Tête porte-fils : une tête Quad II à ouverture rapide — capacité 1/8 in à 2 in pour tuyaux.
• Jeux de filières : deux jeux de filières HSS pour tuyaux (droits) : un jeu (1/2 in et 3/4 in), un jeu (1 in à 2 in).
• Alésoir : alésoir détachable type lame.
• Coupeur : type rouleau, auto-centrant (type lame disponible sur le 655).
• Mandrin avant : serrage rapide et positif, pour sens horaire et anti-horaire, avec mors remplaçables.
• Mandrin arrière de centrage : type tournant ; la vis sans fin actionne simultanément trois guides.
• Pompe à huile : pompe à palettes réversible entraînée par engrenages avec soupape de sécurité.
• Huile de coupe : Oster 'OSTO' huile foncée pour filetage — 2 gallons fournis.

Spécifications techniques

• Modèle/Série : Oster 654/655
• Capacités de filetage : boulon 1/4 in à 2 in ; tuyau 1/8 in à 2 in
• Dimensions (L x l x H) : 39.5 in x 17.5 in x 17.25 in (les deux modèles)
• Poids net : 654 = 265 lbs ; 655 = 260 lbs
• Poids d'expédition : 654 = 305 lbs ; 655 = 300 lbs
• Moteur : monophasé universel, réversible, vitesse variable ; préciser 120 ou 240 V AC, 1 phase 50–60 Hz ; 0,5 HP nominal (développe jusqu'à 2 HP)
• Vitesses de broche (à vide) : standard 38 tr/min ; option 60 tr/min
• Tête porte-fils : Quad II à ouverture rapide, capacité 1/8 in à 2 in pour tuyaux
• Filières fournies : deux jeux de filières HSS pour tuyaux (droite)
• Coupeur : type rouleau auto-centrant (type lame disponible sur 655)
• Alésoir : type lame détachable
• Mandrins : mandrin avant rapide à mors remplaçables ; mandrin arrière rotatif de centrage
• Pompe à huile : pompe réversible à palettes entraînée par engrenages avec soupape
• Huile de filetage : Oster 'OSTO' (2 gallons fournis)
