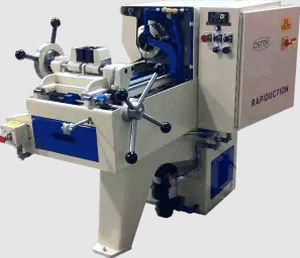

Machine à fileter les tubes semi-automatique 792ALX

Résumé
La machine à fileter tubes et goujons Oster 792ALX est une unité de production lourde conçue pour les applications industrielles. Elle est proposée en trois longueurs de banc pour s'adapter à différentes longueurs de pièce et flux de production.

• Trois longueurs de banc : standard (7,5 in / course 7-3/4 in), longue (15 in), extra longue (25 in).
• Produit des filetages de classe 2A pour goujons de 1/4 in à 2-1/4 in (6 mm–57 mm) et des filetages NPT pour tuyaux de 1/8 in à 2 in (3 mm–51 mm nominal).
• Vitesses de broche variables : 20–210 tr/min.

Capacités de filetage et caractéristiques générales
Capacité filetage goujon : 1/4 in à 2-1/4 in (6 mm–57 mm)
Capacité filetage tuyau (NPT nominal) : 1/8 in à 2 in (3 mm–51 mm nominal)
Plage de vitesses de broche variables : 20–210 tr/min
Longueur maximale de filetage (sans rechampir) : varie selon la longueur du banc
Longueur de banc standard : 7,5 in (7-3/4 in)
Longueur de banc longue : 15 in
Longueur de banc extra longue : 25 in
Poids net : 900 lbs (environ 408 kg)
Poids pour expédition : 1040 lbs (environ 472 kg)

Caractéristiques
La 792ALX est conçue pour une production continue et une grande répétabilité.

• Chariot étau auto‑centrant à action rapide
  • Étaux ouverts avec mors en acier allié trempé pour 1/2 in à 2 in et mors auxiliaires pour diamètres inférieurs à 1/2 in.
  • Fonctionnement fluide pour un chargement facile, une prise positive et un centrage automatique.
  • Repose‑pièce réglable pour simplifier le chargement/déchargement.
• Butée de filetage de tête de filière réglable
  • Butée à réglage rapide qui ouvre automatiquement la tête de filière à la longueur de filetage réglée pour des coupes précises et répétables.
• Outil de recalibrage et chanfreinage en broche (option)
  • L'outil optionnel #02871 recalibre et chanfreine les filetages de tuyaux frais usinés en une seule opération ; peut être configuré pour chanfreiner des barres pleines.
• Trois longueurs de banc disponibles
  • Standard – Longueur maximale de filetage : 7-3/4 in
  • Long – Longueur maximale de filetage : 15 in
  • Extra Long – Longueur maximale de filetage : 25 in

Études de vitesse de production – Filetage de tuyaux (pièces par heure)
Taille de tuyau | Pièces par heure
1/2 in x 6 in lg. | 211
1/2 in x 2 ft lg. | 211
1/2 in x 10 ft lg. | 163
1 in x 6 in lg. | 175
1 in x 2 ft lg. | 180
1 in x 10 ft lg. | 124
2 in x 6 in lg. | 138
2 in x 2 ft lg. | 138
2 in x 10 ft lg. | 91

Études de vitesse de production – Filetage de goujons (pièces par heure)
Diamètre du goujon | Pièces par heure
1/4 in | 220
3/8 in | 250
1/2 in | 215
5/8 in | 180
3/4 in | 187
7/8 in | 150
1 in | 157
1-1/8 in | 150
1-1/4 in | 150
1-3/8 in | 145
1-1/2 in | 130

Avantages

• Solution économique par rapport à l'usinage CNC pour les gros volumes.
• Pas besoin d'un opérateur hautement qualifié pour les opérations répétitives standard.
• Interchangeable pour le filetage de tubes et de goujons avec précision adaptée aux applications critiques.
• Fonctionnement semi‑automatique pour les environnements de production.
• Fabriquée aux États-Unis.

Applications spécifiques

• Goujons d'ancrage
• Ancrages en ciment pour la construction
• Systèmes de tuyauterie tels que sprinkleurs et distribution de gaz naturel
• Utilisations spécialisées (par ex. raccords pour camions-citernes de gaz)
• Goujons de suspension pour applications navales et sous‑marines
• Pièces pour souffleuses à neige

Tête de filière rotative X1 – Remarques
La tête de filière rotative Oster X1 augmente le débit en évitant l'arrêt/démarrage de la broche entre les pièces, améliore la sécurité sur les pièces longues et peut couper les filetages à droite et à gauche en une seule passe. Production approximative : 200 extrémités filetées par heure.

Huile de coupe pour filetage
L'huile de coupe sombre OSTO d'Oster prolonge la durée de vie des filières, empêche le soudage des copeaux et l'usure des outils, et est formulée pour une bonne stabilité en stockage.

Vidéos de démonstration
Vidéos disponibles : filetage et finition d'extrémité avec l'outil #02871 Ream & Chamfer ; fonctionnement de base pour goujons ; présentation de la machine 792A.

Spécifications techniques

• Capacité filetage goujon : 1/4 in à 2-1/4 in (6 mm–57 mm)
• Capacité filetage tuyau (NPT nominal) : 1/8 in à 2 in (3 mm–51 mm nominal)
• Plage de vitesses de broche variables : 20–210 tr/min
• Longueurs de banc (longueurs maximales de filetage) : Standard 7,5 in (7-3/4 in), Long 15 in, Extra Long 25 in
• Longueur maximale de filetage (sans rechampir) : varie selon la longueur du banc
• Poids net : 900 lbs (environ 408 kg)
• Poids pour expédition : 1040 lbs (environ 472 kg)
• Outil optionnel en broche #02871 Ream & Chamfer pour filetages de tuyaux et chanfreinage de barres pleines
• Chariot étau auto‑centrant à action rapide avec mors en acier allié trempé et mors auxiliaires pour diamètres <1/2 in
• Butée de filetage de tête de filière réglable pour longueurs répétables
