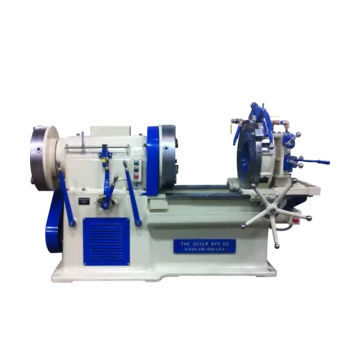

Machine à fileter les tubes automatique 8R

Présentation du produit
L'Oster 8R Rapiduction est une fileteuse industrielle pour tuyaux et boulons, destinée aux ateliers et aux interventions sur site. Sa construction lourde et massive intègre des glissières et des paliers rectifiés à la main pour maintenir l'alignement et la précision. Deux leviers d'embrayage (avant et arrière) associés à la pince à bride arrière facilitent le montage et le démontage des raccords.

Capacités de filetage
Capacité standard tuyaux : 2,5" à 8"
Capacité standard boulons : 2" à 6"

Caractéristiques générales
Vitesses de broche (variables) : 7-9-14-21-26-42
Course du chariot : 25"
Longueur : 98,5"
Largeur : 50"
Hauteur : 62,5"
Poids net : 7 640 lb
Poids d'expédition : 7 940 lb

Pas de changement de filière
Une seule filière permet de fileter toutes les tailles de tuyaux de 2,5" à 8" sans changement de tête, de porte‑filières ou de filières (utilise les filières Symbol 8R).

Filières radiales
Les filières en acier outil M2 sont maintenues dans des porte‑filières en acier durable ; un jeu couvre toutes les tailles d'un même pas et d'un même cône.

Accessoires

• Outil de rainurage type Victaulic — garantit profondeur, largeur et distance par rapport à l'extrémité du tuyau pour les applications Victaulic ; disponible en option pour le 8R.
• Modèle 8T — version pour filetage A.P.I. de précision ; intègre une vis mère, un dispositif de cône et une tête de filière avec chasseurs tangentiels.
• Accessoires supplémentaires : mandrin No. 6 pour nipple, supports de tuyaux réglables et huile de coupe Oster "OSTO".

Équipement standard fourni

• Moteur : 7,5 hp, 1 200 tr/min, 3 phases, 60 Hz ; 230 ou 460 V (autres motorisations disponibles).
• Commande moteur : démarreur magnétique réversible et poste à boutons poussoirs avec circuit de commande 120 V de sécurité aux commandes machine.
• Tête de filière : une tête radiale, ouverture rapide, réglable pour la gamme standard.
• Porte‑filières : un jeu couvrant la gamme standard de tuyaux.
• Filières : un jeu (Symbol 8R), acier rapide, couvrant 2,5"–8".
• Alésoir : type pivotant.
• Dispositif de tronçonnage : lame style tour avec bloc centré à double V.
• Outil de chanfreinage : type tour, monté dans le bloc de tronçonnage.
• Mandrin avant : mors trois‑mors universels puissants.
• Mandrin arrière : mors à trois brides, prise universelle.
• Jauge : type tambour à lecture directe, montée sur la roue du chariot.
• Pompe à huile : type engrenage interne avec inversion automatique.
• Huile : trente gallons d'huile de coupe Oster "OSTO".

Vidéo
Vidéo disponible montrant la fileteuse Oster 8R.

Caractéristiques techniques

• Capacité standard tuyaux : 2,5" à 8"
• Capacité standard boulons : 2" à 6"
• Vitesses de broche (variables) : 7-9-14-21-26-42
• Course du chariot : 25"
• Dimensions (L x l x H) : 98,5" x 50" x 62,5"
• Poids net : 7 640 lb ; Poids d'expédition : 7 940 lb
• Moteur : 7,5 hp, 1 200 tr/min, 3 phases, 60 Hz (230 ou 460 V)
• Commande moteur : démarreur magnétique réversible avec circuit de commande 120 V
• Tête de filière : type radial ouverture rapide (pas de changement de tête nécessaire sur la gamme)
• Filières : acier rapide, Symbol 8R (couvre 2,5"–8")
• Alésoir : type pivotant
• Tronçonnage : lame style tour avec centrage par double V
• Chanfrein : type tour
• Mandrin avant : mors trois‑mors universels
• Mandrin arrière : mors à trois brides universels
• Jauge : type tambour à lecture directe sur la roue du chariot
• Pompe à huile : type engrenage interne, inversion automatique
• Capacité d'huile : trente gallons d'huile de coupe Oster "OSTO"
