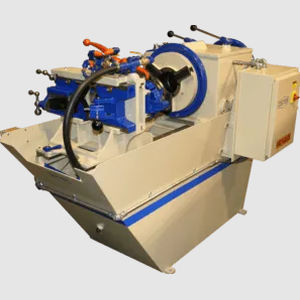

Machine à fileter les tubes semi-automatique Oster 784

Présentation
La machine à fileter Oster 784 est une machine industrielle conçue spécifiquement pour le filetage de tuyaux et de boulons en capacité 4". Destinée à un usage atelier ou chantier lorsque les cadences, la taille des pièces et la qualité de filetage sont des critères prioritaires. Construction avec pièces usinées de précision et base entièrement fabriquée pour un usage industriel soutenu.

Capacités
Plage standard tuyaux : 3/8" à 4"
Plage tuyaux supplémentaire* : 1/4"
Plage standard boulons : 1/2" à 3"
Plage boulons supplémentaire* : 3/8" à 11/16"

Spécifications générales
Vitesses de broche, variables : 16-23-35-51
Course du chariot : 15"
Longueur : 5' 9"
Largeur : 3' 5"
Hauteur : 4' 4"
Poids net : 1950 lbs.
Poids d'expédition : 2300 lbs.

Avantages de la machine à fileter Oster 784 capacité 4"

• Construction lourde avec composants industriels pour usage continu.
• Les filières coupent un cône complet sur le tuyau de 2", plus large que les filières concurrentes.
• Grandes filières lourdes disponibles pour les tailles 2,5"–4".
• Préhension standard couvre tuyaux 1/2"–4" et boulons 5/8"–3" ; mandrin de préhension auxiliaire en option pour descendre à 1/8" tuyau / 1/4" boulon.
• Chariot en fonte, pièces usinées de précision et base entièrement fabriquée.

Formats de filetage

• NPT (National Pipe Taper)
• NPTF (National Pipe Taper-Fuel, Dryseal)
• NPS (National Pipe Straight)
• NPSL (National Pipe Straight-Locknut)
• BSPT (British Standard Pipe Taper)
• BSPP (British Standard Pipe Parallel)
• UNC (Unified Coarse Pitch Threads)
• UNF (Unified Fine Pitch Thread)
• Métrique pas grossier
• Métrique pas fin
• ACME
• Filet droit et gauche

Considérations

• La machine est opérée manuellement par un opérateur ; aucune certification spéciale requise pour l'utilisation de base.
• Capacités d'automatisation limitées ; adaptée aux flux manuels et semi-automatisés.

Caractéristiques
Coupe, alésage & chanfreinage
Outils de coupe et de chanfreinage de type tour montés sur un rail transversal à l'arrière de la tête de filière. L'alésoir est de type pivotant pour une finition interne précise.

Têtes de filières à levier
Deux têtes de filières amovibles à ouverture rapide et actionnées par levier couvrent l'ensemble des gammes tuyaux et boulons. Verrouillage positif et réglage simultané des filières pour filets sur/ sous-dimensionnés. Changement de filière rapide et sans outil.

Commande moteur
Démarreur magnétique réversible avec poste à boutons-poussoirs et sélecteur JOG-RUN pour le pas à pas de la broche afin de faciliter le changement d'engrenages. Entrée 230/460V ; commande convertie en 120V pour la sécurité de l'opérateur.

Fixation moteur & transmission
Le moteur est monté sur une plaque réglable et entraîne via trois courroies en V un train d'engrenages sélectif. Les courroies amortissent les chocs et assurent un fonctionnement silencieux. Tous les arbres sont sur roulements à billes.

Équipement standard fourni

• Têtes de filières - Deux têtes : une pour tailles jusqu'à 2" et une pour 2-1/2" à 4".
• Filières - Deux jeux couvrant la plage standard 1" à 4". Sens droit uniquement. Un jeu en acier rapide Symbol QUAD (1"–2") et un jeu Symbol 74 (2-1/2"–4"). Filetage gauche disponible en option.
• Alésoir - Type pivotant.
• Outil de coupe - Outil de coupe de type tour avec dispositif de centrage à double V-block.
• Outil de chanfreinage - Monté dans le bloc de coupe.
• Mandrin avant - Mandrin universel à trois mors sans clé pour préhension.
• Mandrin de centrage arrière - Mandrin universel à trois mors sans clé pour centrage.
• Moteur - 5 hp, 1800 tr/min, 3 phases, 60 Hz. 230 ou 460 V (autres moteurs disponibles).
• Commande moteur - Démarreur magnétique réversible et poste à boutons-poussoirs avec circuit de commande 120V sécurisé.
• Jauge - Type tambour à lecture directe monté sur la roue de main du chariot.
• Pompe à huile - Entraînée par courroie en V depuis le moteur.
• Huile - Huile de coupe, dix gallons — Oster "OSTO".

Accessoires

• Outil d'entaillage type Victaulic — garantit profondeur, largeur et distance correctes par rapport à l'extrémité du tuyau (option).
• Mandrin de préhension arrière No. 02969 — remplace le mandrin de centrage arrière ; mors triflangés sans clé pour préhension universelle.
• Accessoires supplémentaires : mandrin Nipple No. 200, mandrin Nipple No. 4.

Caractéristiques techniques

• Modèle : Oster 784
• Capacité tuyau standard : 3/8" à 4"
• Capacité tuyau supplémentaire : 1/4"
• Capacité boulon standard : 1/2" à 3"
• Capacité boulon supplémentaire : 3/8" à 11/16"
• Vitesses de broche (variables) : 16-23-35-51
• Course du chariot : 15"
• Longueur totale : 5' 9"
• Largeur totale : 3' 5"
• Hauteur totale : 4' 4"
• Poids net : 1950 lbs.
• Poids d'expédition : 2300 lbs.
• Moteur : 5 hp, 1800 tr/min, 3 phases (230/460 V)
