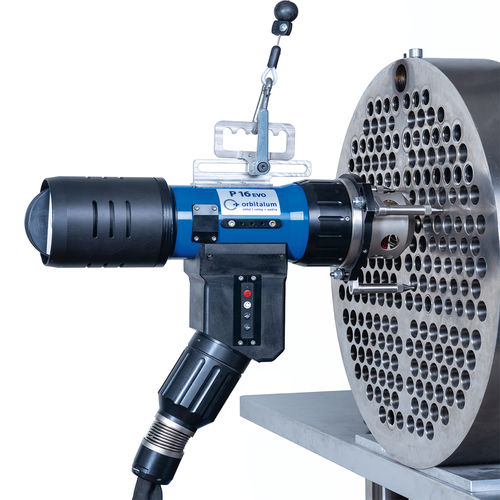

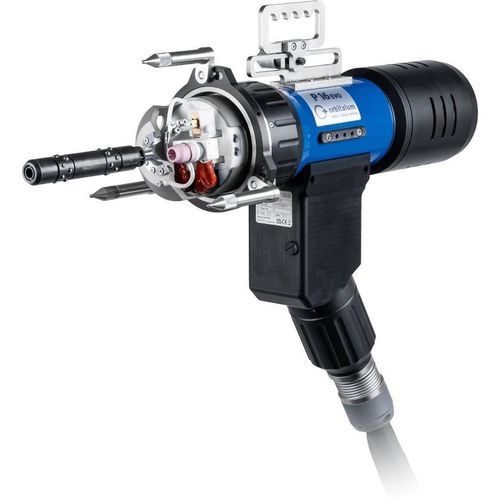

Tête de soudage refroidie par eau P16 EVO

de tube sur plaque à tubesorbitaleTIG

Présentation
P16 EVO est une tête de soudage orbital TIG pour l’assemblage tube-plaque tubulaire, conçue pour assurer une précision maximale, des soudures reproductibles et une productivité élevée. Optimisée pour la fabrication d’échangeurs thermiques et les installations de process ; compatible avec les sources ORBIMAT et le fonctionnement multi-têtes.

Performances & productivité

• Exemple de productivité (référence) : tube DE 25 mm, EP 2 mm, soudure monocouche — 1 tête : 350 tubes en 10 heures (≈1,30 min/tube) ; 3 têtes : 1 000 tubes en 10 heures (≈0,6 min/tube).
• Gain de temps jusqu’à 65 % par tube en fonctionnement multitétes dans les conditions référencées.
• Le soudage orbital TIG automatisé garantit des soudures reproductibles pour la production en série.

Variantes

• P16 EVO
• P16 EVO AVC (plage de diamètre étendue)

Plage de diamètres compatibles

• P16 EVO : 10,00 mm – 78,00 mm (0,394 – 3,071 pouces)
• P16 EVO AVC : 12,00 mm – 100,00 mm (0,470 – 3,937 pouces)

Normes de qualité élevées

• Soudures précises et reproductibles grâce au soudage orbital TIG automatisé.
• Assemblages tube-plaque tubulaire impeccables adaptés aux échangeurs thermiques et aux installations de process.
• Refroidissement liquide maintenant des températures stables sur le corps machine et la tête de torche, permettant le soudage sur échangeurs préchauffés jusqu’à 250 °C.
• Alimentation en fil alignée sur l’axe de rotation de la torche pour éviter le torsadage du fil à la buse.

Flux de travail rapide & efficacité

• Détection automatique de la tête pour démarrage immédiat avec les sources ORBIMAT compatibles, sans réglages manuels.
• Transmission de courant fiable pour une productivité constante.
• Suspension d’équilibrage réglable sans outil pour un équilibrage optimal.
• Système de changement rapide pour torche et électrodes réduisant les temps de préparation.

Opération intuitive

• Panneau de commande intégré dans la poignée pour un contrôle intuitif des fonctions principales.
• Tête de torche pivotante jusqu’à 30° pour un travail précis en espaces restreints.
• Cartouche de centrage assurant un positionnement stable durant tout le processus de soudage.

Durable & faible maintenance

• Transmission de courant sans usure évitant l’abrasion au niveau de l’accouplement et prolongeant la durée de vie.
• Coupleur rotatif robuste pour gaz et eau assurant un fonctionnement sans panne.
• Carrosserie de tête refroidie par liquide réduisant la charge thermique et prolongeant le cycle d’utilisation.
• Vis de réglage en acier inoxydable de haute qualité pour un réglage précis et une stabilité maximale.
• Conception facilitant la maintenance avec composants accessibles pour interventions rapides.

Flexibilité maximale

• Adapté à différentes géométries d’extrémités de tube : affleurantes, en retrait ou saillantes.
• Utilisable en option sans fil froid selon les exigences de soudage.
• Compatible avec les sources ORBIMAT pour intégration transparente.

Multi-têtes

• L’utilisation parallèle de plusieurs têtes P16 EVO multiplie la productivité (ex. : jusqu’à 1 000 tubes en 10 heures avec 3 têtes dans les conditions de référence).

Médias

• Images produit et vidéos de démonstration disponibles montrant le fonctionnement de la tête, la suspension d’équilibrage, le panneau de commande et les configurations multi-têtes.

Caractéristiques / spécifications techniques

• Modèle : P16 EVO (également disponible P16 EVO AVC)
• Processus : soudage orbital TIG automatisé pour assemblages tube-plaque
• Diamètre extérieur des tubes (P16 EVO) : 10,00 mm – 78,00 mm
• Diamètre extérieur des tubes (P16 EVO AVC) : 12,00 mm – 100,00 mm
• Refroidissement : corps de tête refroidi par liquide ; adapté aux pièces préchauffées jusqu’à 250 °C
• Alimentation fil : alimentation sur axe rotatif pour éviter le torsadage
• Pivotement de la tête : jusqu’à 30°
• Contrôle : panneau intégré à la poignée ; détection automatique de la tête
• Maintenance : transmission sans usure ; coupleur rotatif gaz/eau ; conception service-friendly
• Référence productivité : DE 25 mm, EP 2 mm, soudure monocouche — 1 tête : 350 tubes/10 h ; 3 têtes : 1 000 tubes/10 h
• Compatibilité : sources de courant ORBIMAT
