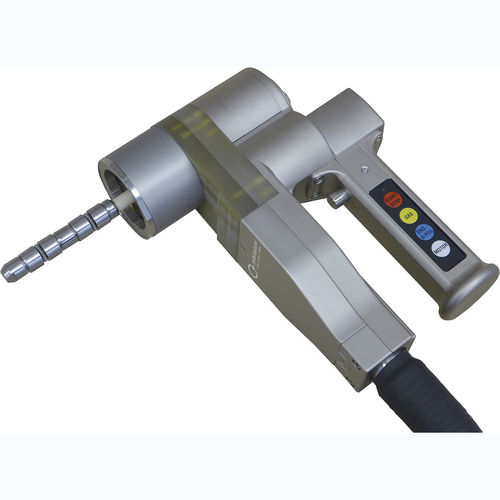

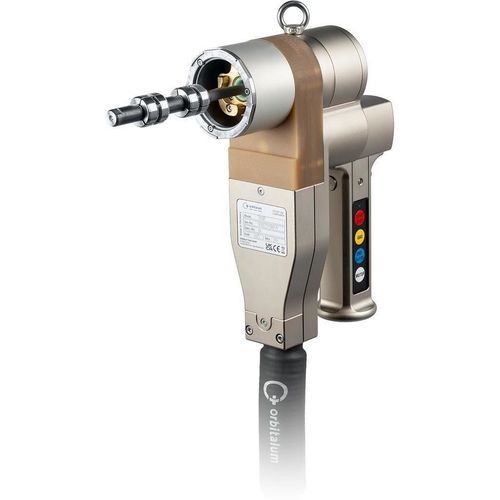

Tête de soudage refroidie par eau TX 38P

de tube sur plaque à tubesTIGorbitale

Résumé
TX 38P : tête de soudage TIG orbitale pour assemblages tube-plaque tubulaire, assurant un soudage de précision adapté aux échangeurs thermiques à parois fines. Conçue pour la réparation, la maintenance et la production en série, elle garantit qualité de cordon et réduction des temps de production.

Avantages clés

• Soudages tube-plaque tubulaire précis et reproductibles conformes aux exigences de l’industrie des procédés.
• Stabilité de procédé assurée par une conception robuste et adaptée à l’usage industriel continu.
• Qualité homogène quel que soit l’angle : résultats impeccables sur plaques tubulaires horizontales et verticales.

Productivité maximale et gain de temps

• Soudage orbital TIG automatisé réduisant le travail manuel et assurant une qualité constante.
• Reconnaissance automatique de la tête par les sources ORBIMAT pour un démarrage rapide sans réglages manuels.
• Boîtier de tête refroidi par liquide pour éviter la surchauffe et garantir des conditions de procédé stables.
• Option ORBITWIN : alternance possible de deux têtes pour réduire les temps de préparation et d’inactivité.

Utilisation intuitive et simple

• Télécommande intégrée dans la poignée : démarrage/arrêt, régulation du gaz et commande du rotor pour une opération d’une seule main.
• Serrage pneumatique avec fixation autocentrante dans le tube pour des changements rapides sans outil.
• Réglage rapide de la position de l’électrode pour une adaptation précise aux différents diamètres de tube.

Durable et facile à entretenir

• Moteur d’entraînement fiable offrant une rotation précise et uniforme.
• Transmission de courant sans usure par contact glissant refroidi par liquide pour prévenir les fuites et limiter la maintenance.
• Conception orientée maintenance : accès aisé aux systèmes de serrage et d’entraînement pour interventions rapides.

Applications polyvalentes

• Adaptée aux états d’extrémité de tube : affleurant, légèrement en retrait ou légèrement saillant.
• Grande compatibilité avec les mandrins AMI (modèle 96).
• Segments de serrage évolutifs pour diamètres intérieurs 13,8 à 37 mm.

Productivité accrue avec accessoires optionnels

• Unité de commutation ORBITWIN (option) pour alterner deux têtes et augmenter le débit.

Applications / secteurs

• Optimisée pour échangeurs thermiques industriels.
• Convient aux secteurs exigeants nécessitant une qualité de cordon constante : réparation, maintenance et production en série.

Caractéristiques / spécifications techniques

• Modèle : TX 38P
• Procédé : soudage orbital TIG automatisé (assemblages tube-plaque tubulaire)
• Diamètre intérieur du tube : 10,00 mm – 40,00 mm (0.394 – 1.575 in)
• Segments de serrage (plage) : 13,8 mm – 37 mm
• Mandrins compatibles : AMI (modèle 96)
• Intégration alimentation : reconnaissance automatique de la tête avec sources ORBIMAT
• Refroidissement : corps de tête refroidi par liquide et contact glissant refroidi
• Commande : télécommande intégrée dans la poignée (démarrage/arrêt, gaz, contrôle rotor)
• Serrage : serrage et centrage pneumatiques pour fixation sans outil
• Electrode : réglage rapide de la position de l’électrode
• Entraînement : moteur fiable pour rotation précise et uniforme
• Accessoire optionnel : unité ORBITWIN pour alternance de deux têtes
• États d’extrémité compatibles : affleurant, légèrement en retrait, légèrement saillant
