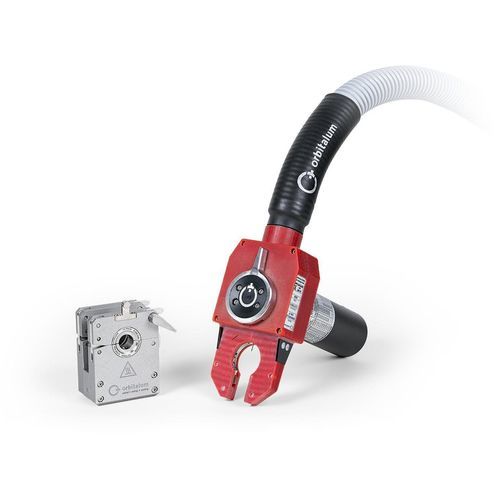

Tête de soudage à gaz ORBIWELD 17

refroidie par eauorbitalehaute précision

Présentation
ORBIWELD 17 : tête de soudage orbital compacte à refroidissement actif, conçue pour réaliser des cordons de soudure précis sur de petits diamètres de tube, en particulier pour les applications high‑purity et l’industrie des semi‑conducteurs.

Variantes

• OW 17 (refroidissement actif par liquide)
• OW 17 GC (refroidissement par gaz)

Conception extrêmement étroite

• Design peu encombrant, adapté aux environnements de travail exigus
• Cassette de serrage amovible : idéale pour le montage en ligne, l’alignement des tubes sur site et la fabrication préfabriquée en atelier
• Compatibilité avec les cassettes courantes du marché

Performance fiable

• Refroidissement actif intégré (variant liquide) garantissant une température de fonctionnement stable et une protection contre la surchauffe
• OW 17 GC : alternative avec refroidissement par gaz pour des charges thermiques plus faibles
• Puissance constante et cycles de travail plus courts en utilisation intensive

Utilisation simple et efficace

• Panneau de commande intégré à la poignée pour piloter la source de courant et les fonctions essentielles directement sur la tête de soudage
• Pilotage direct sur site pour réduire les déplacements et gagner du temps
• Jauge de réglage d’électrode pour un réglage précis de l’écartement des électrodes
• Jauge d’axe de tube pour un positionnement exact du joint de tube à souder

Nombreuses possibilités d’utilisation

• Conçue pour électrodes de 1,0 mm et 1,6 mm
• Performance de soudage fiable même pour des épaisseurs de paroi plus importantes
• Adaptée aux systèmes de tubes COAX (permet d’éviter une tête supplémentaire)

OW 17 GC – variante refroidie par gaz

• Refroidissement par gaz fiable pour une qualité de soudage constante
• Faisceau de tuyaux flexible pour une maniabilité optimale
• Alternative économiquement attractive sans compromis sur la qualité

Package pour l’industrie des semi‑conducteurs
Package « Laboratory Package » adapté aux exigences de qualité, précision et fiabilité propres à l’industrie des semi‑conducteurs. (Fiche technique disponible en format PDF)

Caractéristiques / spécifications techniques

• Modèle : ORBIWELD 17
• Variantes : OW 17 (refroidissement liquide actif), OW 17 GC (refroidissement gaz)
• Diamètre extérieur du tube : 3,00 mm – 17,20 mm (0.118 – 0.677 pouces)
• Électrodes compatibles : 1,0 mm et 1,6 mm
• Cassette de serrage : amovible, pour alignement et montage facilité
• Panneau de commande intégré sur la poignée
• Jauge de réglage d’électrode et jauge d’axe de tube pour positionnement précis
• Compatibilité avec cassettes courantes du marché
• Applications ciblées : environnements high‑purity, industrie des semi‑conducteurs, assemblages exigeant haute précision
• Documentation disponible : Laboratory Package (fiche produit / PDF)
