Unité de bridage mécanique CRH-K250
de railpour appareil de mesurepour usinage

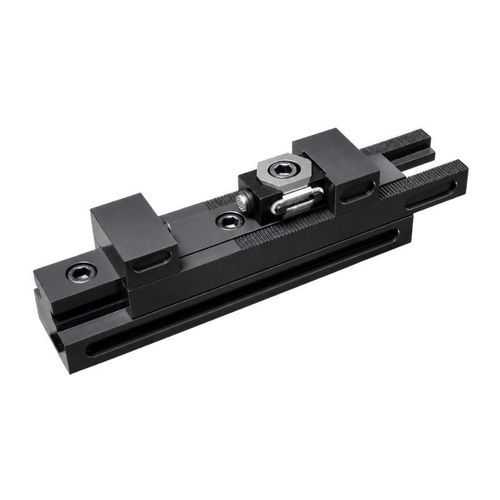

Unité de bridage mécanique - CRH-K250 - OK-VISE - de rail / pour appareil de mesure / pour usinage
Unité de bridage mécanique - CRH-K250 - OK-VISE - de rail / pour appareil de mesure / pour usinage
Unité de bridage mécanique - CRH-K250 - OK-VISE - de rail / pour appareil de mesure / pour usinage - image - 2
Unité de bridage mécanique - CRH-K250 - OK-VISE - de rail / pour appareil de mesure / pour usinage - image - 3
Unité de bridage mécanique - CRH-K250 - OK-VISE - de rail / pour appareil de mesure / pour usinage - image - 4
Unité de bridage mécanique - CRH-K250 - OK-VISE - de rail / pour appareil de mesure / pour usinage - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de OK-VISE

Caractéristiques

Type
mécanique
Applications
pour usinage, de rail, pour appareil de mesure
Autres caractéristiques
modulaire, flottante, multiple, amovible, auto-orientable

Description

Aperçu
L'unité de bridage combo-rail CRH-K250 propose trois modes d'utilisation configurables : flottant, centrage et étau machine. Elle bride des pièces de 0 à 120 mm et présente une hauteur de base de 50 mm. Le mode de bridage se modifie en remplaçant les mors ou cales fournis.

Caractéristiques principales
  • Modèle : CRH-K250
  • Famille produit : série CRH-K (unité Combo-Rail)
  • Modes d'utilisation : flottant, centrage, étau machine
  • Plage de serrage : 0–120 mm
  • Hauteur de base : 50 mm
  • Comprend mors et cales interchangeables
  • Poids : 5360 g
  • Dimensions : plans PDF disponibles
  • CAO 3D : fichier STEP (STP) disponible


Détails techniques
  • Type : CRH-K250
  • Pièce min–max : 0–120 mm
  • Poids : 5360 g
  • Dimensions : voir plans PDF dans la documentation produit
  • Fichier 3D : STEP (STP) disponible


Applications typiques
  • Montages pour usinage CNC et fraisage
  • Postes de contrôle et d'assemblage
  • Montages polyvalents nécessitant plusieurs modes de bridage


Documentation et commandes
Plans PDF et fichiers STEP (STP) fournis pour intégration et vérification. Demandez mors, cales de rechange ou informations de commande au fournisseur.
