Système de bridage pour pièces à usiner RH
mécaniquesouplestrié

Système de bridage pour pièces à usiner - RH - OK-VISE - mécanique / souple / strié
Système de bridage pour pièces à usiner - RH - OK-VISE - mécanique / souple / strié
Système de bridage pour pièces à usiner - RH - OK-VISE - mécanique / souple / strié - image - 2
Système de bridage pour pièces à usiner - RH - OK-VISE - mécanique / souple / strié - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de OK-VISE

Caractéristiques

Type
mécanique
Applications
pour pièces à usiner
Autres caractéristiques
souple, système de rails, strié
Force de serrage

Max: 98 066,5 N

Min: 0 N

Longueur

Max: 800 mm
(31,5 in)

Min: 400 mm
(15,7 in)

Largeur

Max: 60 mm
(2,36 in)

Min: 60 mm
(2,36 in)

Épaisseur

Max: 60 mm
(2,36 in)

Min: 60 mm
(2,36 in)

Diamètre

Max: 16 mm
(0,63 in)

Min: 16 mm
(0,63 in)

Description

Présentation

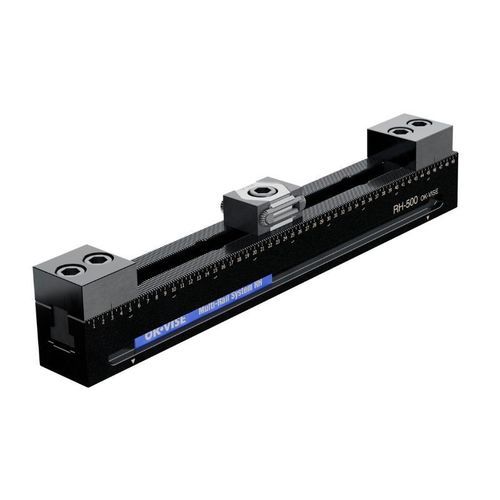

  • Système de rail de bridage multiple conçu pour s'adapter rapidement à différentes tailles de pièces et applications. Le Multi-Rail RH accepte les modules de serrage de la série F et permet une reconfiguration rapide des composants pour la production en série et les ateliers.


Données techniques
  • Compatible avec les modules de serrage série F
  • Effort de serrage maximal : jusqu'à 10 tonnes
  • Pas de crantage : 2,5 mm
  • Dimension du profil : 60 × 60 mm
  • Trous de positionnement : 2 × Ø16 mm H7
  • Longueurs disponibles : 400–800 mm
  • Précision (crantage par rapport au trou de positionnement) : ±0,02 mm


Jeux Multi-Rail RH (tableau)
Code set | Longueur (mm) | Type de face | N (serres) | Modèle de serre | N (butées) | Modèle de butée | N (pièces) | Zone max. pour pièces (mm) | Jeu de boulons d'installation | Dimensions / PDF | Fichier Step (3D)
  • SRH-400-FS1S2 | 400 | Lisse | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 220 | Inclus | 10007378.pdf | SRH-400-FS1S2.stp
  • SRH-500-FS1S2 | 500 | Lisse | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 320 | Inclus | 10007378.pdf | SRH-500-FS1S2.stp
  • SRH-600-FS2S3 | 600 | Lisse | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 300 | Inclus | 10007378.pdf | SRH-600-FS2S3.stp
  • SRH-700-FS2S3 | 700 | Lisse | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 400 | Inclus | 10007378.pdf | SRH-700-FS2S3.stp
  • SRH-800-FS2S3 | 800 | Lisse | 2 | RHC-FS1 | 3 | RHS-S1 | 3 | 500 | Inclus | 10007378.pdf | SRH-800-FS2S3.stp
  • SRH-400-FR1R2 | 400 | Rainurée | 1 | RHC-FR1 | 2 | RHS-R1 | 2 | 220 | Inclus | 10007378.pdf | SRH-400-FR1R2.stp
  • SRH-500-FR1R2 | 500 | Rainurée | 1 | RHC-FR1 | 2 | RHS-R1 | 4 | 320 | Inclus | 10007378.pdf | SRH-500-FR1R2.stp
  • SRH-600-FR2R3 | 600 | Rainurée | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 300 | Inclus | 10007378.pdf | SRH-600-FR2R3.stp
  • SRH-700-FR2R3 | 700 | Rainurée | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 400 | Inclus | 10007378.pdf | SRH-700-FR2R3.stp
  • SRH-800-FR2R3 | 800 | Rainurée | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 500 | Inclus | 10007378.pdf | SRH-800-FR2R3.stp


Installation
  • Chaque jeu Multi-Rail inclut le jeu de boulons nécessaire pour l'installation sur une plaque à grille. Pour les tables à rainures en T, des composants d'installation différents sont requis.


Remarques
  • Le pas nominal du crantage est de 2,50015 mm ; par exemple, 200 crantages correspondent à un espacement nominal de 500,030 mm. Tenir compte de cette valeur lors de la programmation des positions des butées.
  • Le premier trou de centrage peut être utilisé comme point de référence pour le positionnement ou la programmation FAO.


Options de configuration
  • Des configurations personnalisées peuvent être créées en combinant différents modules de la famille Multi-Rail pour adapter le rail aux dimensions des pièces et aux exigences de bridage.


Caractéristiques
  • Dimension du profil : 60 × 60 mm
  • Pas de crantage : 2,5 mm
  • Trous de positionnement : 2 × Ø16 mm H7
  • Longueurs disponibles : 400, 500, 600, 700, 800 mm
  • Effort de serrage maximal : jusqu'à 10 tonnes
  • Précision (crantage par rapport au trou de positionnement) : ±0,02 mm
