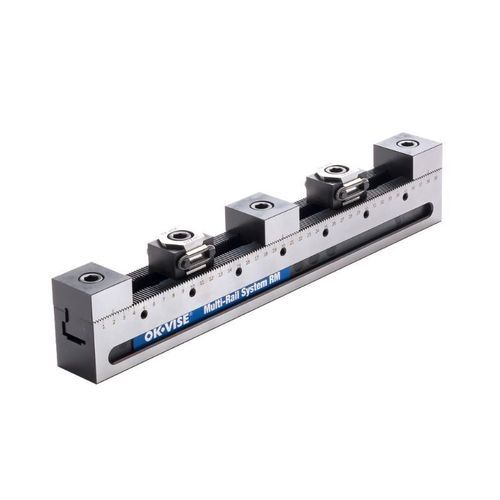

Système de bridage système de rails RM

mécaniquepour rainure en Tpour usinage

Présentation
Système de rail multi-serrage flexible conçu pour augmenter la productivité d’usinage en permettant une reconfiguration rapide selon les dimensions des pièces. Multi-Rail RM accepte les modules de serrage séries D et B et propose des variantes à face lisse ou dentée pour une mise en position polyvalente.

Données techniques

• Compatibilité : modules de serrage séries D et B
• Force de serrage maximale : jusqu’à 6 tonnes (60 kN)
• Pas de denture : 2,5 mm
• Profil : 44 × 50 mm
• Longueurs standard : 100–850 mm
• Précision de positionnement (denture à trou de position) : ±0,01 mm (jusqu’à RM-700)

Installation
Chaque jeu Multi-Rail présenté inclut l’ensemble de boulons nécessaire pour l’installation sur une platine à grille. Pour une fixation sur table à rainures en T, des composants d’installation distincts sont requis et disponibles séparément.

Jeux Multi-Rail RM

• SRM-300-DS1S2 — 300 mm ; face lisse ; 1 × RMC-DS ; 2 × RMS-S ; 2 pièces ; surface max 175 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-300-DS1S2_details.stp
• SRM-400-DS2S3 — 400 mm ; face lisse ; 2 × RMC-DS ; 3 × RMS-S ; 4 pièces ; surface max 190 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-400-DS2S3_details.stp
• SRM-500-DS2S3 — 500 mm ; face lisse ; 2 × RMC-DS ; 3 × RMS-S ; 4 pièces ; surface max 290 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-500-DS2S3_details.stp
• SRM-600-DS2S3 — 600 mm ; face lisse ; 2 × RMC-DS ; 3 × RMS-S ; 4 pièces ; surface max 390 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-600-DS2S3_details.stp
• SRM-700-DS3S4 — 700 mm ; face lisse ; 3 × RMC-DS ; 4 × RMS-S ; 6 pièces ; surface max 405 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-700-DS3S4_details.stp
• SRM-800-DS3S4 — 800 mm ; face lisse ; 3 × RMC-DS ; 4 × RMS-S ; 6 pièces ; surface max 505 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-800-DS3S4_details.stp
• SRM-300-DR1R2 — 300 mm ; face dentée ; 1 × RMC-DR ; 2 × RMS-R2 ; 2 pièces ; surface max 175 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-300-DR1R2_details.stp
• SRM-400-DR2R3 — 400 mm ; face dentée ; 2 × RMC-DR ; 3 × RMS-R2 ; 4 pièces ; surface max 190 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-400-DR2R3_details.stp
• SRM-500-DR2R3 — 500 mm ; face dentée ; 2 × RMC-DR ; 3 × RMS-R2 ; 4 pièces ; surface max 290 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-500-DR2R3_details.stp
• SRM-600-DR2R3 — 600 mm ; face dentée ; 2 × RMC-DR ; 3 × RMS-R2 ; 4 pièces ; surface max 390 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-600-DR2R3_details.stp
• SRM-700-DR3R4 — 700 mm ; face dentée ; 3 × RMC-DR ; 4 × RMS-R2 ; 6 pièces ; surface max 405 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-700-DR3R4_details.stp
• SRM-800-DR3R4 — 800 mm ; face dentée ; 3 × RMC-DR ; 4 × RMS-R2 ; 6 pièces ; surface max 505 mm ; jeu de boulons d’installation inclus ; PDF : 10007377.pdf ; STEP : SRM-800-DR3R4_details.stp

Options de configuration
Les jeux peuvent être adaptés en combinant différents modules de la famille Multi-Rail afin de correspondre aux dimensions des pièces et aux exigences de serrage. Des configurations personnalisées sont possibles pour des géométries non standard.

Remarques

• Le pas nominal de denture est de 2,50015 mm (par ex. 200 dents ≈ 500,030 mm) — tenir compte de cette valeur lors de la programmation des butées.
• Le premier trou de localisation peut servir de point de référence pour le positionnement manuel ou la programmation FAO.

Spécifications techniques

• Compatibilité : modules de serrage séries D et B
• Force de serrage maximale : jusqu’à 6 tonnes (60 kN)
• Pas de denture : 2,5 mm (espacement nominal 2,50015 mm)
• Profil : 44 × 50 mm
• Longueurs standard : 100–850 mm
• Précision de positionnement : ±0,01 mm (jusqu’à RM-700)
• Codes de jeu disponibles : SRM-300…SRM-800 (variantes lisses et dentées)
