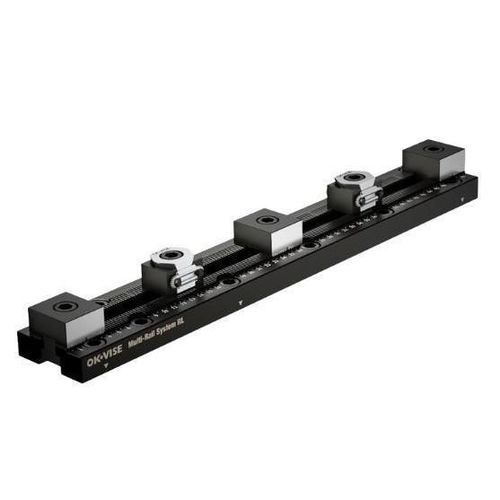

Système de bridage modulaire RL

mécaniquepour pièces à usinerstrié

Description
Système de vise à multi-serrage conçu pour un bridage flexible, répétable et une productivité accrue. Le Multi-Rail RL s'adapte à différentes tailles de pièces ; ses composants modulaires sont réutilisables et peuvent être reconfigurés rapidement pour diverses applications et pièces.

Données techniques

• Structure : deux éléments individuels formant un seul rail
• Hauteur : 25 mm
• Compatibilité : modules de serrage séries B et D ; utilise les mêmes modules de montage que le rail RM
• Force de serrage maximale : jusqu'à 6 tonnes

Tableau : Sets Multi-Rail RL
En-têtes du tableau : Code de set | Image | Longueur (mm) | Type de face | N (Serres) | Modèle de serre | N (Butées) | Modèle de butée | N (Pièces) | Surface max pour pièces (mm) | Jeu de boulons d'installation | Dimensions | Fichier Step (3D) Détails
SRL-300-DS1S2 | SRL-300-DS1S2-560x263.png | 300 | Lisse | 1 | RMC-DS | 2 | RMS-S | 2 | 175 | Inclus | (plans PDF disponibles) | SRL-300-DS1S2.stp
SRL-400-DS1S2 | SRL-400-DS1S2-560x263.png | 400 | Lisse | 1 | RMC-DS | 2 | RMS-S | 2 | 275 | Inclus | (plans PDF disponibles) | SRL-400-DS1S2.stp
SRL-300-DR1R2 | SRL-300-DS1S2-560x263.png | 300 | Denté | 1 | RMC-DR | 2 | RMS-R2 | 2 | 175 | Inclus | (plans PDF disponibles) | SRL-300-DR1R2.stp
SRL-400-DR1R2 | SRL-400-DS1S2-560x263.png | 400 | Denté | 1 | RMC-DR | 2 | RMS-R2 | 2 | 275 | Inclus | (plans PDF disponibles) | SRL-400-DR1R2.stp

Notes

• L'espacement nominal des crans est de 2,50015 mm ; par exemple, 200 crans correspondent à un espacement nominal de 500,030 mm. Tenir compte de cette valeur lors de la programmation des positions des butées.
• Le premier perçage de localisation peut être utilisé comme point de référence pour le positionnement ou la programmation FAO.

Options de configuration
En complément des jeux prédéfinis présentés sur cette page produit, des configurations sur mesure peuvent être créées en combinant différents modules de la famille Multi-Rail. Cela permet d'adapter la configuration du rail aux tailles de pièces et aux exigences de serrage spécifiques.

Spécifications

• Nom du produit : Multi-Rail RL
• Structure : deux éléments individuels formant un seul rail
• Hauteur : 25 mm
• Compatibilité : modules de serrage séries B et D ; utilise les mêmes modules de montage que le rail RM
• Force de serrage maximale : jusqu'à 6 tonnes
• Codes et longueurs disponibles : SRL-300-DS1S2 (300 mm), SRL-400-DS1S2 (400 mm), SRL-300-DR1R2 (300 mm denté), SRL-400-DR1R2 (400 mm denté)
• Inclus : jeu de boulons d'installation pour plateau à grille (l'installation en T-slot nécessite des composants séparés)
