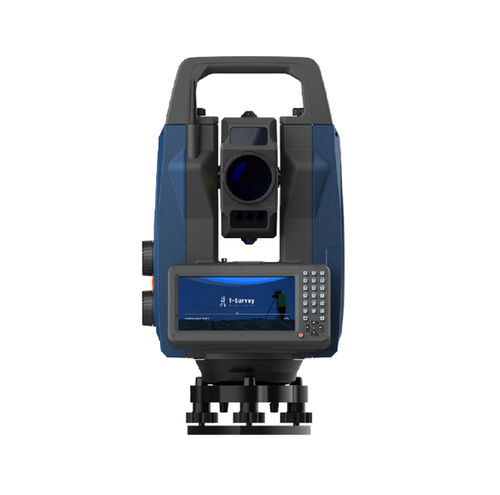

Station totale sans prisme HTS-820

avec prismecontrôlable par PCmotorisée

Aperçu
L'HTS-820 de Hi-Target est une station totale robotisée conçue pour des relevés mono‑opérateur sur terrains difficiles et chantiers complexes. Son système de suivi hybride fusionne plusieurs sources de données pour maintenir le verrouillage du prisme à travers les obstacles et réacquérir automatiquement la cible. Le stazionamento intelligent basé sur l'imagerie supprime le centrage manuel et la mesure de la hauteur instrument, offrant un stazionamento automatique avec une précision jusqu'à 1 mm. Options de location disponibles.

Fonctionnalités système clés
Le moteur de rotation offre une vitesse maximale de 180°/s avec un temps d'inversion inférieur à 3,5 s et une précision de positionnement angulaire ≤2″. La recherche de prisme Smart Prism Search propose deux modes : 360° Super Search (laser plan) pour 20–300 m et AI Search (caméra + IA) pour jusqu'à 20 m. Le Pole Control optionnel (UHF+IMU ou UHF+GNSS+IMU) permet un contrôle à distance complet au‑delà de 600 m avec compensation d'inclinaison automatique et mise en station sans points de référence grâce au GNSS.

Électronique et logiciels
Équipée d'un processeur Qualcomm octa‑core 1,8 GHz avec 3 Go de RAM et 32 Go de ROM. Écran tactile 5,5″ (720×1440 px, ≥500 cd/m²), appareil photo 2 MP, connectivité LTE/WiFi/Bluetooth et système Android. Boîtier IP65. Logiciel embarqué : T-Survey ; contrôleur externe : Hi-Survey.

Applications principales

• Relevé topographique mono‑opérateur
• Implantation et tracés (staking out)
• Relevés d'infrastructures : ponts, barrages, tunnels
• Machine control et vérification as‑built

Caractéristiques techniques

• Modèle : HTS-820
• Marque : Hi-Target
• Mesure angulaire — Principe : encodeur absolu rotatif
• Mesure angulaire — Précision : 2″
• Compensateur : double axe, plage ≥6′, précision ≤1″
• Portée avec prisme : 1,5 m – 3 500 m
• Portée avec feuille réfléchissante : 1,5 m – 500 m
• Précision distance (prisme) : 2 mm + 2 ppm
• Précision distance (feuille) : 3 mm + 2 ppm
• Vitesse rotation max : ≥180°/s
• Temps d'inversion : ≤3,5 s
• Précision positionnement angulaire : ≤2″
• Grossissement du téléscope : 30×
• Champ de vision : 1°30′
• Mise au point minimale : 1,5 m
• Portée du guide lumineux : 5–150 m
• Écran : 5.5″ tactile, 720×1440 px, ≥500 cd/m²
• Processeur : Qualcomm octa‑core 1,8 GHz
• RAM / ROM : 3 Go / 32 Go
• OS : Android
• Caméra : 2 MP
• Connectivité : LTE, WiFi 2,4 GHz dual‑band, Bluetooth BT2.1+EDR/3.0/4.2 LE
• Interface : Type‑C, emplacement carte TF
• Batterie : 70,56 Wh — autonomie ≥4,5 h
• Dimensions : 226×227×423 mm
• Poids : 8 000 g
• Température de fonctionnement : −30°C à +50°C
• Température de stockage : −40°C à +70°C
• Indice de protection : IP65
• Modes de recherche prisme : 360° Super Search (20–300 m, laser plan) ; AI Search (jusqu'à 20 m)
• Pole Control (option) : contrôle à distance au‑delà de 600 m avec modules UHF+IMU ou UHF+GNSS+IMU ; mise en station sans caposaldi via GNSS
• Stazionamento intelligent par imagerie : centrage et hauteur instrument calculés automatiquement avec précision au millimètre

Communication Box (optionnelle)

• Dimensions : 102×95×128 mm
• Poids : 406 g
• Processeur : dual‑core 1,2 GHz
• RAM / ROM : 128 MB / 8 GB
• Radio UHF : 900–920 MHz, 26 dB
• Autonomie : ≥10 h
• Consommation : ≤35,28 Wh
• Précision RTK (H/V) : 8 mm + 1 ppm / 15 mm + 1 ppm RMS
• Inclinaison RTK : ±3 cm (≤30°)
• Précision inclinaison optique : 3 mm + 0,6 mm/° (2σ, 0°–60°)
