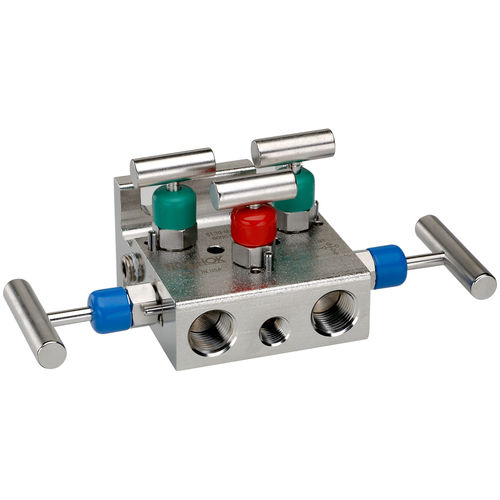

Manifold 5 voies 5 series
en inoxd'isolementà bride

manifold 5 voies
manifold 5 voies
manifold 5 voies
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre de voies
5 voies
Matériau
en inox
Autres caractéristiques
d'isolement, à bride
Pression de service

Min: 6 000 psi

Max: 10 000 psi

Diamètre des voies

0,5 in

Description

-Conçu pour être utilisé avec des transmetteurs de pression différentielle incorporant deux vannes d'isolement, deux vannes d'égalisation et une vanne de purge nécessaires dans les applications de gaz naturel -Flare Pattern™ La configuration de la vanne permet un dégagement maximal des doigts pendant le fonctionnement -Les soupapes à pointe souple comportent une tige brevetée en Delrin® non rotative et un joint métal contre métal (brevet américain 6,820,857) -Disponible en bloc, en simple bride ou en double bride pour une installation à distance ou directe -100% de fuite d'hélium testé à 1 x 10-4 ml/s pour une performance et une fiabilité garanties -Les vannes à siège dur de la série 5030 ont une pression nominale de 10 000 psi à 200 °F -Les vannes à siège et pointeau souples de la série 5130 ont une pression nominale de 6 000 psi à 200 °F -Les vannes de la série 5130 sont également équipées d'un siège en Delrin® remplaçable et d'un passage direct pour un débit bidirectionnel de grande capacité et un nettoyage facile des vannes de sectionnement -La tige anti-déflagrante fournit un joint de tige secondaire en position d'ouverture totale -Joint torique en FKM et bague d'appui en PTFE sous les filets de la tige pour protéger de la corrosion et de l'éraillement ; garniture en PTFE ou en graphite en option -Toutes les tiges sont en acier inoxydable 316 -Tous les filetages des tiges sont roulés pour plus de solidité et de facilité d'utilisation -Un chapeau en une seule pièce avec un joint métal sur métal pour le corps de la vanne sous les filets du chapeau -Tige à ressort fendue pour éviter tout desserrage accidentel -Capuchons anti-poussière en vinyle pour les capots et les tiges (sans emballage) -Le joint breveté de corps à corps, métal à métal, est conçu pour augmenter considérablement la plage de pression de la vanne (brevet américain 7,758,014)

---
