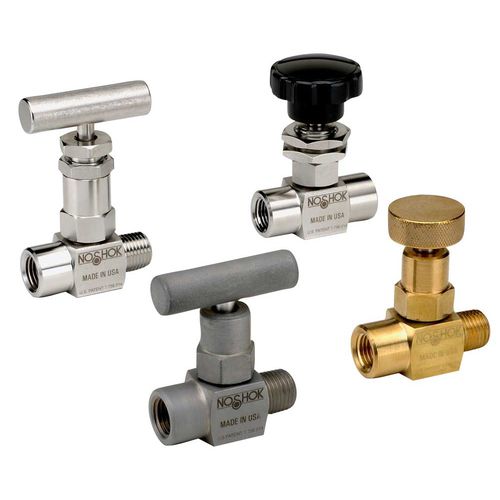

Vanne à pointeau 150

manuelled'arrêtpour liquides alimentaires et boissons

Vanne de taille compacte construite pour une durabilité maximale et des performances robustes dans les applications les plus difficiles Test de fuite à 100% d'hélium à 1 x 10-4 ml/s pour une performance et une fiabilité garanties Les soupapes à pointe souple sont dotées d'une tige brevetée en Delrin® non rotative et d'un joint métal contre métal (brevet américain 6,820,857) Pression maximale de 6 000 psi Disponible en acier zingué et nickelé, en acier inoxydable électropoli et en laiton Joint torique en FKM et bague d'appui en PTFE sous les filets de la tige pour protéger de la corrosion et de l'éraillement ; garniture en PTFE en option Toutes les tiges sont en acier inoxydable 316 Tous les filetages de la tige sont roulés pour plus de solidité et de facilité d'utilisation Le joint breveté entre le corps et le chapeau, métal contre métal, est conçu pour augmenter considérablement la plage de pression de la soupape (brevet américain 7,758,014) Matériaux - Acier zingué et nickelé, acier inoxydable 316 électropoli, laiton 360 Connexions - 1/8" NPT, 1/4" NPT, 7/16"-20 UNF-2B, 9/16"-18 UNF-2B Mâle-mâle, Mâle-femelle, Femelle-femelle, configurations en ligne et en angle Pression nominale - 6 000 psi @ 200 °F Taille de l'orifice - 0,172" Coefficient de débit - CV 0,42 Joint et type de tige - Toutes les tiges en acier inoxydable 316 avec joint torique en FKM et bague d'appui en PTFE sous les filets, garniture en PTFE en option Options - Montures des panneaux, matériaux des joints toriques, poignées, garnitures, tige de régulation et embouts de tige Poids - Environ 0,5 lb.
