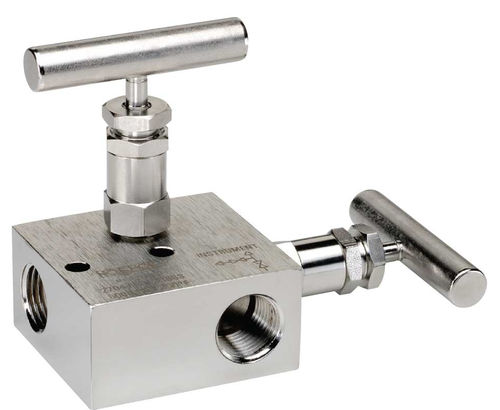

Manifold 2 voies 2 series

en acier inoxydable

Combine l'isolation et la ventilation dans une seule vanne, ce qui élimine le besoin de tubes et de raccords La vanne de sectionnement isole les fluides du processus en aval et la vanne de purge évacue les fluides en amont, ce qui permet de retirer les transmetteurs de pression statique, les interrupteurs ou les jauges sans perturber l'installation permanente de la tuyauterie La vanne d'arrêt est située à droite et la vanne de purge est située en haut dans une orientation à 90°, la ventilation est à gauche Test de fuite à 100% d'hélium à 1 x 10-4 ml/s pour une performance et une fiabilité garanties Les soupapes à pointe souple sont dotées d'une tige brevetée en Delrin® non rotative et d'un joint métal contre métal (brevet américain 6,820,857) Les vannes à siège dur de la série 2603/2604 ont une pression nominale de 10 000 psi à 200 °F Les valves à pointe souple des séries 2703/2704 ont une pression nominale de 6 000 psi à 200 °F La tige anti-déflagrante fournit un joint de tige secondaire en position d'ouverture totale Joint torique en FKM et bague d'appui en PTFE sous les filets de la tige pour protéger de la corrosion et de l'éraillement ; garniture en PTFE ou en graphite en option Toutes les tiges sont en acier inoxydable 316 Tous les filetages de la tige sont roulés pour plus de solidité et de facilité d'utilisation Chapeau d'une seule pièce avec un joint métal sur métal pour le corps de la vanne sous les filets du chapeau Goupille à ressort fendue pour éviter tout desserrage accidentel Capuchons anti-poussière en vinyle pour les capots et les tiges (sans emballage) Le joint breveté entre le corps et le chapeau, métal contre métal, est conçu pour augmenter considérablement la plage de pression de la soupape (brevet américain 7,758,014) Matériaux - Acier zingué et nickelé, acier inoxydable 316 électropoli Connexions - Série 2603/2703 3/8" NPT 2604/2704 Série 1/2" NPT, ventilation à droite en option
