Soufflet rectangulaire BSTFLEX

rondcarrémultimatériaux

Présentation Les soufflets cousus zippés BSTFLEX sont des capots flexibles sur mesure conçus pour protéger les glissières, rails linéaires, vis à billes, vis de guidage, vérins et autres composants mobiles aux profils ronds, carrés ou rectangulaires. La construction en accordéon du tissu se déploie et se comprime avec le mouvement, protégeant les pièces contre la poussière, les copeaux, l'abrasion, l'huile, le liquide de coupe, les étincelles et la chaleur.

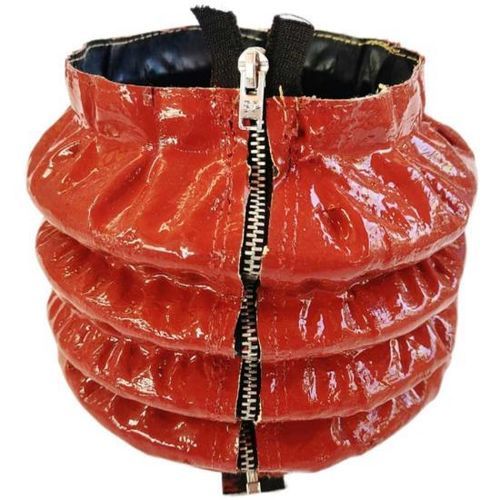

Construction avec fermeture éclair d'accès rapide La fermeture intégrée permet d'ouvrir le soufflet sur toute sa longueur afin de l'installer autour d'une tige, d'un arbre, d'une vis, d'un guide ou d'un actionneur existant sans démontage complet. Cette conception amovible convient aux remplacements, aux équipements à forte maintenance et aux applications où les soufflets fermés sont difficiles à poser.

Avantages pour la maintenance

• Installation initiale
• Inspection de routine
• Accès pour lubrification
• Maintenance des composants
• Remplacement du soufflet
• Interventions d'urgence

Options de fermeture personnalisées Les systèmes de fermeture sont choisis selon l'application :

• Fermetures éclair renforcées
• Fermetures auto-agrippantes (Velcro)
• Pressions (snap)
• Systèmes de fixation combinés
• Constructions entièrement fermées

Dimensions sur mesure Chaque soufflet zippé cousu est fabriqué selon les dimensions intérieures/extérieures requises, les longueurs compressée et étendue, la course et la géométrie des plis pour s'adapter au composant protégé et à la course prévue.

Spécification
Forme du soufflet : Rond, rectangulaire ou sur mesure
Dimensions intérieures : Sur mesure
Dimensions extérieures : Sur mesure
Longueur étendue : Sur mesure
Longueur comprimée : Sur mesure
Course : Selon le déplacement de la machine
Fermeture : Fermeture éclair, auto-agrippante, pression ou sur mesure
Tissu : Sélectionné selon l'environnement d'exploitation
Montage : Collerette, bride, pince ou sur mesure
Renfort : Optionnel
Production : Prototypes et production OEM disponibles

Options de matériaux BSTFLEX fabrique des soufflets zippés en choisissant des textiles techniques adaptés au type de contamination, à la température et aux contraintes mécaniques :

• Nylon enduit — flexibilité et résistance à l'abrasion pour usages industriels généraux
• Fibres de verre enduites de silicone — pour températures élevées, étincelles ou surfaces chaudes
• Fibres de verre enduites de PTFE — résistance chimique et faible adhérence de surface
• Fibres de verre aluminisées — protection contre la chaleur rayonnante près des fours ou installations chaudes
• Tissus techniques sur mesure — pour exigences spécifiques de température, abrasion, huile ou produits chimiques

Options de montage Les configurations de montage personnalisées comprennent :

• Collerettes en tissu
• Extrémités montées par pince
• Sections d'extrémité renforcées
• Brides de montage métalliques
• Œillets
• Plaques de montage personnalisées et dispositifs de fixation spéciaux

Applications typiques

• Machines hydrauliques
• Machines-outils CNC
• Vis à billes et vis de guidage
• Systèmes de guidage linéaire et arbres
• Automatisation industrielle et robotique
• Équipements de levage et mécanismes télescopiques
• Fonderie et équipement de transformation des métaux
• Machines d'emballage et manutention
• Projets de maintenance et de retrofit

Informations requises pour la production sur mesure Lors de la demande, fournir :

• Forme du soufflet
• Diamètre intérieur ou largeur/hauteur intérieures
• Dimensions extérieures maximales admissibles
• Longueur entièrement comprimée
• Longueur entièrement étendue
• Course requise
• Position de la fermeture/zips
• Méthode de montage
• Température de service
• Exposition environnementale
• Dessin, photo ou échantillon existant

Caractéristiques techniques

• Commande (MOQ) : 1
• Formes : Rond, rectangulaire ou sur mesure
• Types de fermeture : Fermeture éclair renforcée, auto-agrippante, pression, combinée ou entièrement fermée
• Tissus : Nylon enduit, fibre de verre silicone, fibre de verre PTFE, fibre de verre aluminisée, tissus techniques sur mesure
• Montage : Collerette, bride, pince, extrémités renforcées, œillets, plaques personnalisées
• Course : Conçue selon le déplacement de la machine
• Renfort : Optionnel
• Production : Prototypes et production OEM disponibles
