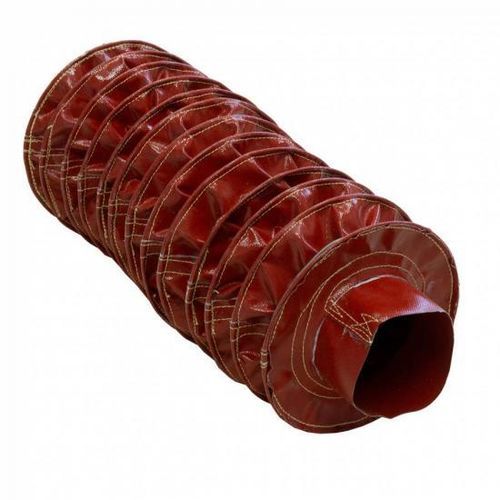

Soufflet rond BSTFLEX

en PTFEmultimatériauxsur mesure

Présentation
Les soufflets ronds cousus BSTFLEX sont des caches de protection flexibles sur mesure conçus pour tiges de vérins hydrauliques, vis à billes, vis de guidage, arbres, actionneurs et autres composants mobiles. La construction plissée s'étend et se comprime avec le mouvement tout en protégeant les pièces sensibles de la poussière, des copeaux, de l'abrasion, de l'huile, du liquide de refroidissement et de la chaleur.

Construction sur mesure
Spécification — Options disponibles
Forme — Ronde / Cylindrique
Diamètre intérieur — Sur mesure
Diamètre extérieur — Sur mesure
Longueur étendue — Sur mesure
Longueur comprimée — Sur mesure
Course — Selon application
Tissu — Choisi selon conditions d'utilisation
Configuration des extrémités — Collerette, bride, collier ou sur mesure
Fermeture — Fermé, fermeture éclair, velcro ou sur mesure
Support interne — Optionnel
Production — Prototypes et séries OEM

Options de matériaux

• Tissu nylon enduit : adapté pour la protection générale des machines lorsque flexibilité, résistance à l'abrasion et contrôle de contamination sont requis.
• Tissu verre silicone enduit : recommandé pour environnements à température élevée et machines exposées à la chaleur, étincelles ou surfaces chaudes.
• Tissu verre enduit PTFE : approprié lorsque résistance thermique, résistance chimique et surface anti-adhésive sont nécessaires.
• Tissu verre aluminisé : utilisé lorsque la réflexion du rayonnement thermique est requise autour de fours, fonderies, composants d'échappement ou autres processus à haute température.
• Autres tissus techniques : constructions supplémentaires développées selon exigences de température, huile, liquide de refroidissement, produits chimiques, abrasion et environnement.

Protection des tiges de vérin hydraulique
Les soufflets ronds cousus forment une barrière de protection flexible autour des tiges hydrauliques ou pneumatiques tout en autorisant l'extension et la rétraction. Composants typiquement protégés :

• Tiges de vérins hydrauliques
• Tiges de vérins pneumatiques
• Actionneurs linéaires
• Vérins de levage
• Systèmes de positionnement industriels

Protection des vis à billes et vis de guidage
Les soufflets ronds cousus isolent les vis à billes et vis de guidage des contaminants qui affectent la précision de positionnement et la fiabilité du mouvement. Ils protègent contre :

• Copeaux métalliques
• Poussières de meulage
• Liquide de refroidissement
• Contamination par l'huile
• Particules abrasives
• Débris d'atelier

Protection des arbres et actionneurs
Les soufflets en tissu ronds conviennent pour protéger arbres tournants ou alternatifs, cannelures, broches, tiges de guidage, ensembles télescopiques et liaisons mécaniques, permettant des mouvements répétés sans boîtiers rigides.

Soufflets cousus haute température
Pour les machines proches de fours, équipements de process chaud, systèmes d'échappement ou sources de chaleur rayonnante, les soufflets peuvent être fabriqués en textiles résistants à la chaleur tels que verre silicone enduit, verre enduit PTFE ou verre aluminisé. Le choix du tissu doit prendre en compte le rayonnement, la température de contact direct, l'exposition aux étincelles, huile et liquide de refroidissement, abrasion, produits chimiques, cycles mécaniques et service intérieur/extérieur.

Options de montage

• Collerettes en tissu
• Extrémités montées par collier
• Extrémités à bride
• Sections d'extrémité renforcées
• Fixation par œillet
• Systèmes de fixation sur mesure

Applications
Convient pour machines CNC, machines-outils, équipements hydrauliques et pneumatiques, automatisation industrielle, robotique, équipements de levage, machines de fonderie, équipements de traitement des métaux, machines d'emballage, systèmes de manutention et machines spéciales.

Informations requises pour soufflets sur mesure

• Diamètre intérieur
• Diamètre extérieur maximal admissible
• Longueur entièrement comprimée
• Longueur entièrement étendue
• Course requise
• Dimensions de fixation des extrémités
• Température de service
• Type de contamination ou exposition environnementale
• Fréquence de mouvement
• Dessin, photo ou échantillon existant

Caractéristiques techniques

• Brand: BSTFLEX
• Type de produit: Soufflets ronds cousus (sur mesure)
• Forme: Ronde / Cylindrique
• Matériaux disponibles: Nylon enduit, verre silicone enduit, verre enduit PTFE, verre aluminisé, autres tissus techniques
• Configurations d'extrémités: Collerette, bride, collier ou sur mesure
• Fermetures: Fermé, fermeture éclair, velcro ou sur mesure
• Support interne: Optionnel (support filaire disponible pour grands diamètres)
• Volumes de production: Prototypes et quantités OEM
• Quantité minimum indiquée sur la page: 1
• Protections typiques: poussière, copeaux métalliques, abrasion, huile, liquide de refroidissement, chaleur, étincelles
