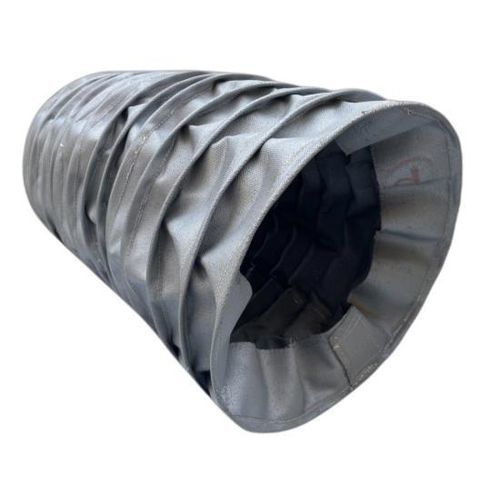

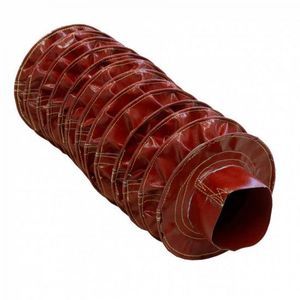

Soufflet rond BSTFLEX

en PTFEen toile enduiteen tissu de verre aluminisé

Présentation du produit
Les soufflets cousus à armature filaire BSTFLEX sont des capots de protection flexibles sur mesure, conçus pour des applications industrielles à grand diamètre et à longue course. Une armature filaire interne maintient la forme de chaque convolution pendant l'extension et la compression, réduisant le risque d'affaissement du tissu et assurant une stabilité lors de mouvements répétés.

Usages typiques
Ces soufflets en tissu renforcé par fil protègent les vérins hydrauliques, arbres, actionneurs, mécanismes télescopiques et autres composants mobiles contre la poussière, les copeaux métalliques, l'abrasion, l'huile, le liquide de refroidissement, les étincelles et la chaleur rayonnante.

Options de personnalisation
Chaque soufflet peut être configuré en diamètre intérieur, diamètre extérieur, longueur comprimée, longueur étendue, course, espacement des fils, choix du tissu et configuration de fixation. Les tissus courants incluent le nylon enduit, la fibre de verre enduite de silicone, la fibre de verre enduite de PTFE, la fibre de verre aluminisée et d'autres tissus techniques haute température.

Construction à armature filaire
L'armature filaire interne forme et stabilise chaque convolution. Avantages principaux :

• Meilleure stabilité dimensionnelle
• Soutien renforcé pour grands diamètres
• Réduction de l'affaissement ou de l'écrasement du tissu
• Adapté aux grands parcours et longues extensions
• Rapport comprimé/étendu efficace
• Géométries personnalisées possibles
• Compatible avec les tissus techniques haute température

Performances pour grands diamètres et longues courses
La conception avec armature filaire évite l'affaissement, le pliage irrégulier, la torsion et le contact avec les pièces en mouvement, ce qui la rend adaptée aux gros vérins hydrauliques, actionneurs verticaux, mécanismes de levage, systèmes télescopiques, presses industrielles et machines lourdes.

Options de matériaux
Le choix du matériau dépend de la température de service, de l'abrasion, de l'huile et des produits chimiques. Options courantes :

• Nylon enduit — flexibilité et résistance à l'abrasion pour la protection industrielle générale
• Fibre de verre enduite de silicone — recommandée pour les températures élevées et l'exposition aux étincelles
• Fibre de verre enduite de PTFE — résistance chimique et thermique avec faible adhérence superficielle
• Fibre de verre aluminisée — réflexion de la chaleur rayonnante près des fours et des équipements chauds
• Tissus techniques haute température — pour les expositions sévères à la chaleur et aux particules chaudes

Adaptation aux hautes températures
L'armature filaire préserve la géométrie des soufflets lorsque des tissus résistants à la chaleur ne peuvent pas former des structures accordéon autoportantes rigides. Le choix du tissu, du fil de couture, du fil de support et des éléments de fixation doit correspondre aux conditions réelles (chaleur rayonnante, étincelles de soudage, particules chaudes, environnements de four ou de fonderie).

Protection des machines (contaminants)
Conçu pour protéger les composants mobiles contre :

• Poussière
• Copeaux métalliques et débris d'usinage
• Particules abrasives
• Huile et graisse
• Liquide de refroidissement
• Étincelles et chaleur rayonnante
• Contamination environnementale

Composants typiquement protégés

• Tiges de vérin hydraulique
• Arbres et broches
• Actionneurs et vis de translation
• Vis à billes et rails linéaires
• Mécanismes télescopiques et grandes pièces de machine

Options de montage

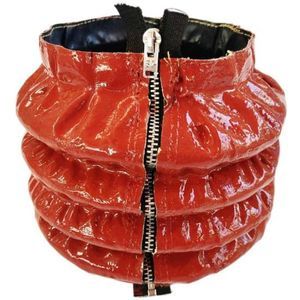

Les configurations d'extrémité et de montage disponibles comprennent collerettes en tissu, extrémités à collier, sections de montage renforcées, brides métalliques, œillets, plaques de fixation et systèmes de fixation personnalisés. Les constructions fendues ou zippées peuvent être utilisées lorsque l'équipement ne peut pas être démonté facilement.

Informations utilisées pour la production sur mesure
Informations généralement nécessaires pour concevoir et chiffrer des soufflets sur mesure :

• Diamètre intérieur
• Diamètre extérieur maximal
• Longueur entièrement comprimée
• Longueur entièrement étendue
• Course requise
• Dimensions de montage
• Orientation d'installation
• Température de service
• Exposition environnementale
• Fréquence de mouvement
• Dessin ou photo de l'équipement

Spécifications techniques

• Type de soufflet : Soufflets cousus à armature filaire
• Forme : Rond / cylindrique
• Diamètre intérieur : Sur mesure
• Diamètre extérieur : Sur mesure
• Longueur étendue : Sur mesure
• Longueur comprimée : Sur mesure
• Course : Selon l'application
• Support filaire : Diamètre et espacement personnalisés
• Matériau du tissu : Selon l'environnement (nylon enduit, fibre de verre silicone/PTFE/aluminisée, etc.)
• Construction d'extrémité : Collerette, bride, collier ou sur mesure
• Fermeture : Fermé, zip, velcro ou sur mesure
• Production : Prototypes et séries OEM
