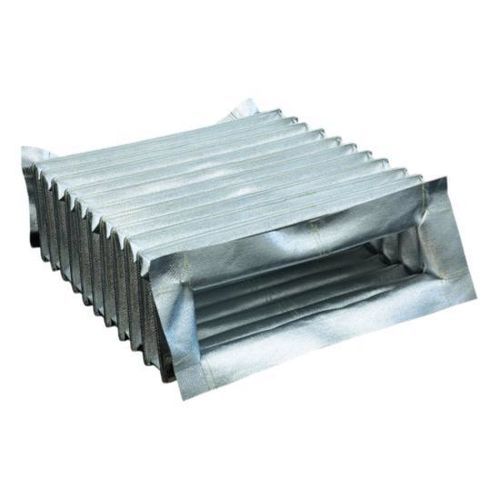

Soufflet carré BSTFLEX

rectangulaireen PTFEen toile enduite

Aperçu du produit
Les soufflets rectangulaires cousus BSTFLEX sont des capots de protection flexibles, fabriqués sur mesure, destinés aux glissières de machine, rails linéaires, vis à billes/vis mère, actionneurs et autres composants mobiles à profil carré ou rectangulaire. La construction en accordéon s'étend et se comprime avec le déplacement tout en protégeant les pièces critiques des copeaux métalliques, de la poussière, des particules abrasives, de l'huile, du liquide de refroidissement, des étincelles et de la chaleur. Chaque soufflet est dimensionné pour l'application avec largeur intérieure, hauteur intérieure, longueurs déployée et comprimée, course et géométrie des plis adaptés. Le matériau et la fixation sont choisis selon l'environnement et les exigences d'installation.

Soufflets rectangulaires sur mesure — construction et options
Forme du soufflet : rectangulaire, carré ou sur mesure
Largeur intérieure : sur mesure
Hauteur intérieure : sur mesure
Dimensions extérieures : sur mesure
Longueur déployée : sur mesure
Longueur comprimée : sur mesure
Course : selon le déplacement de la machine
Tissus : sélectionnés selon l'environnement et la température
Fixation : bride, plaque, collet, pince ou sur mesure
Fermeture : fermé, fermeture éclair, velcro ou sur mesure
Renfort : optionnel (bords renforcés, supports internes)
Production : prototypes et production OEM disponibles

Options de matériaux

• Tissu nylon enduit — flexible et résistant à l'abrasion pour une protection machine générale.
• Fibres de verre enduites de silicone — résistant à la chaleur pour températures élevées, étincelles et rayonnement thermique.
• Fibres de verre enduites de PTFE — performance à haute température, résistance chimique et surface anti-adhérente.
• Fibres de verre aluminisées — couche réfléchissante pour environnements à chaleur rayonnante (fours, fonderies).
• Tissus techniques sur mesure — autres combinaisons évaluées selon l'environnement de travail.

Protection des glissières et rails linéaires
Les soufflets rectangulaires forment une barrière flexible autour des glissières et rails linéaires exposés, empêchant l'infiltration de copeaux, débris de meulage, poussières, huile, liquide de refroidissement, étincelles et particules abrasives tout en permettant le déplacement requis.

Applications CNC et automatisation

• Centres d'usinage CNC
• Fraises
• Systèmes de positionnement linéaire
• Robots industriels
• Équipements d'assemblage automatisés
• Machines d'emballage
• Mécanismes de levage
• Équipements de manutention
• Machines spéciales
• Rétrofits d'outils machine

Soufflets rectangulaires haute température
Pour les applications haute température, les soufflets cousus peuvent être fabriqués en tissus résistants à la chaleur (fibres de verre enduites de silicone, PTFE, ou aluminisées) sélectionnés en fonction de la température de service continue, des expositions courtes, du rayonnement thermique, des étincelles, des particules chaudes, du contact huile/liquide de refroidissement et de la fréquence de flexion.

Options de montage et d'installation

• Plaques de montage rigides
• Brides en tissu
• Panneaux d'extrémité renforcés
• Extrémités montées par pince
• Œillets
• Fermetures velcro
• Ouvertures à fermeture éclair
• Systèmes de fixation sur mesure

Applications typiques

• Glissières de machine
• Rails linéaires
• Vis à billes
• Vis mère
• Axes CNC
• Tables élévatrices
• Actionneurs linéaires
• Machines automatisées
• Équipements robotiques
• Machine de fonderie
• Équipements de travail des métaux
• Machines industrielles spéciales

Caractéristiques / spécifications techniques

• Brand / Product line: BSTFLEX
• Type de produit : soufflets rectangulaires cousus en tissu (style accordéon, extensible/compressible)
• Paramètres de personnalisation : largeur intérieure, hauteur intérieure, dimensions extérieures, longueur déployée, longueur comprimée, course, géométrie des plis, configuration de montage, construction du tissu
• Matériaux disponibles : nylon enduit, fibres de verre enduites de silicone, PTFE, fibres de verre aluminisées, autres tissus techniques
• Options de montage : bride, plaque, collet, pince ou sur mesure; plaques rigides, brides en tissu, panneaux d'extrémité renforcés, extrémités montées par pince, œillets
• Options de fermeture : fermé, fermeture éclair, velcro ou sur mesure (constructions fendue/à fermeture pour faciliter l'installation)
• Renfort : optionnel (bords renforcés, supports internes ou armatures filaires)
• Production : prototypes et production OEM disponibles
• Contaminants typiques traités : copeaux métalliques, débris de meulage, poussière, huile, liquide de refroidissement, étincelles, particules abrasives
• Quantité minimale de commande (MOQ) : 1
• Informations utilisées pour la production / spécification sur mesure : largeur intérieure; hauteur intérieure; largeur/hauteur extérieure maximales admissibles; longueur entièrement comprimée; longueur entièrement déployée; course requise; dimensions de montage; température de service; type de contaminants/exposition; dessin, photo ou échantillon
