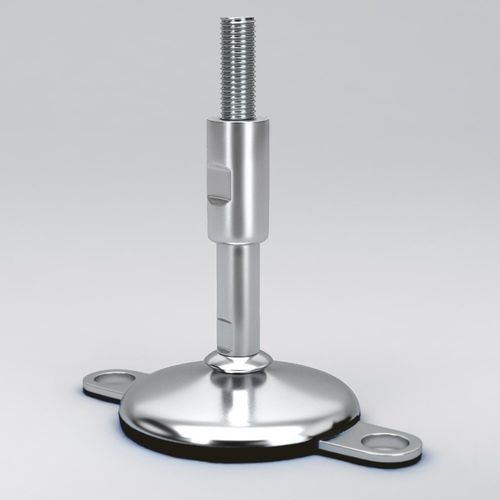

Pied de machine HMF series

pour appareilpour machine alimentaireen caoutchouc nitrile

Présentation
Pieds de machine de conception hygiénique, à design arrondi, équipés d'une base en caoutchouc vulcanisé pour réduire les vibrations et assurer un comportement antidérapant. Version extra-hygiénique disponible avec certificat FDA (FDA CFR 21 177.2600) incluant un identifiant de lot unique pour la traçabilité alimentaire. Convient aux environnements agroalimentaire, pharmaceutique et biotechnologique où nettoyage et maîtrise de la contamination sont essentiels.

Caractéristiques et avantages

• Design arrondi et hygiénique facilitant le nettoyage
• Deux plaques de verrouillage au sol pour un ancrage renforcé, stabilité et contrôle des vibrations
• Broche protégée (manchon) empêchant l'intrusion de saletés, poussières et contaminants
• Conçu pour faciliter la conformité aux recommandations d'hygiène EHEDG et 3-A
• Construction en acier inoxydable résistant à la corrosion, adaptée aux zones de lavage
• Base en caoutchouc vulcanisé pour l'amortissement des vibrations et l'antidérapage
• Réglage en hauteur pour un nivellement précis sur sols irréguliers
• Conception à faible entretien pour réduire les temps d'arrêt

Matériaux

• Plaque de base : acier inoxydable AISI 304 ou AISI 316
• Broche : acier inoxydable A2-70 ou A4-70
• Base en caoutchouc : caoutchouc NBR vulcanisé (CAS n° 9005-98-5), certifié FDA selon FDA CFR 21 177.2600
• Tous les matériaux sont hautement résistants aux agents de nettoyage courants, produits chimiques, huiles et graisses

Tailles
Type de base | Diamètre de la base D | Charge nominale
HMF 62 | 60 mm | 7.000 N
HMF 82 | 80 mm | 15.000 N
HMF 102 | 100 mm | 20.000 N
HMF 122 | 120 mm | 30.000 N


Diamètre de la broche et du manchon
M16 | M20 | M24 | M30 | M36 | M42 | M48


Longueur de broche (L) et longueur de manchon (H)
L = 135 mm H = 55 mm — Min 80 mm à Max 120 mm
L = 175 mm H = 75 mm — Min 100 mm à Max 160 mm
L = 215 mm H = 95 mm — Min 120 mm à Max 200 mm
L = 255 mm H = 115 mm — Min 140 mm à Max 240 mm
L = 295 mm H = 125 mm — Min 180 mm à Max 280 mm


Options et livraison

• Pour les grosses commandes, la plaque de base et les broches peuvent être fournies séparément pour offrir de la flexibilité selon les tailles de broche utilisées
• Options de filetages : filetages métriques listés ; autres types de filetages ou filetages personnalisés (ex. trapézoïdal) disponibles sur demande

Caractéristiques / spécifications techniques

• Série modèle : HMF series
• Design : conception hygiénique arrondie avec broche protégée et deux plaques de verrouillage au sol
• Conformité / certificats : FDA CFR 21 177.2600 (base en caoutchouc) ; conçu pour répondre aux recommandations EHEDG et 3-A
• Matériaux base : AISI 304 ou AISI 316
• Matériaux broche : A2-70 ou A4-70
• Base en caoutchouc : NBR, CAS n° 9005-98-5, certifié FDA
• Charges nominales : HMF 62 = 7.000 N ; HMF 82 = 15.000 N ; HMF 102 = 20.000 N ; HMF 122 = 30.000 N
• Diamètres broche : M16, M20, M24, M30, M36, M42, M48
• Longueurs broche/manchon : combinaisons L/H avec plages d'ajustement min/max
• Compensation d'inclinaison : jusqu'à 10°
• Résistance : haute résistance aux agents de nettoyage, produits chimiques, huiles et graisses
