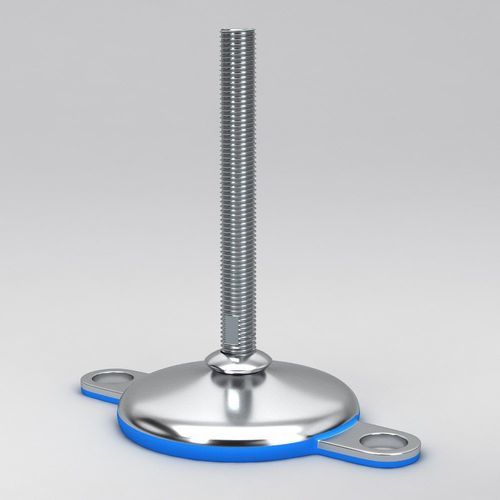

Pied pour appareil HLF series

pour convoyeurpour machine-outilpour machine alimentaire

Présentation
Les pieds de nivellement série HLF, équipés de deux plaques de verrouillage au sol et d'une broche entièrement filetée, assurent un ancrage sûr, un réglage de hauteur précis et la réduction des vibrations pour équipements industriels. Conçus pour des environnements hygiéniques et résistants à la corrosion, ils conviennent aux lignes alimentaires, pharmaceutiques et industrielles générales.

Caractéristiques et avantages

• Deux plaques de verrouillage au sol pour un ancrage sécurisé et une stabilité renforcée.
• Broche entièrement filetée permettant un réglage précis de la hauteur et un nivellement fiable sur sols irréguliers.
• Conception arrondie et hygiénique facilitant le nettoyage en zones sanitaires.
• Base en caoutchouc NBR vulcanisé pour réduction des vibrations et propriétés antidérapantes.
• Compensation des pentes jusqu'à 10° pour désalignements de sol ou d'équipement.

Matériaux

• Plaque de base : acier inoxydable AISI 304 ou AISI 316.
• Broche : acier inoxydable A2-70 ou A4-70.
• Base caoutchouc : NBR (caoutchouc nitrile, CAS n° 9005-98-5), vulcanisée, conforme FDA (FDA CFR 21 177.2600) avec ID de lot pour traçabilité.
• Tous les matériaux sont hautement résistants aux produits chimiques, agents de nettoyage courants, huiles et graisses.

Dimensions et capacités disponibles
Type de base | Diamètre de la base D | Charge nominale
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

Filetages de broche HLF
M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48

Longueurs de broche HLF (L)
50 mm | 70 mm | 100 mm | 120 mm | 150 mm | 180 mm | 200 mm | 230 mm | 280 mm | 330 mm

Options et personnalisation
D'autres longueurs de broche et profils de filetage (y compris filets en pouces et filetages spéciaux tels que trapézoïdal) sont disponibles sur demande. Pour les grandes commandes, la base et les broches peuvent être fournies séparément pour plus de flexibilité.

Applications
Convoyeurs, mélangeurs, machines de remplissage et lignes de production lourdes dans l'agroalimentaire, la pharmacie, la biotechnologie et l'emballage, nécessitant des solutions de nivellement hygiéniques et résistantes à la corrosion.

Spécifications techniques

• Série : HLF series.
• Conception : design hygiénique arrondi avec deux plaques de verrouillage au sol.
• Charges nominales : 7.000 N à 30.000 N selon le type de base.
• Diamètres de base : 60 mm, 80 mm, 100 mm, 120 mm.
• Filetages de broche : M12–M48.
• Longueurs de broche : 50–330 mm (plusieurs options).
• Matériaux plaque : AISI 304 ou AISI 316.
• Matériaux broche : A2-70 ou A4-70.
• Base caoutchouc : NBR vulcanisé, conforme FDA CFR 21 177.2600.
• Compensation d'inclinaison : jusqu'à 10°.
