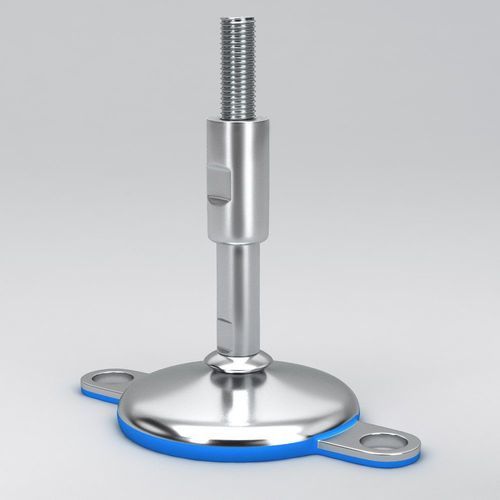

Pied de machine HLF series

pour appareilpour convoyeurpour machine alimentaire

Aperçu
Pieds de nivellement hygiéniques (série HLF) conçus pour associer stabilité mécanique et conception sanitaire dans les environnements agroalimentaire, pharmaceutique et d'emballage. Équipés de deux plaques de verrouillage au sol pour un ancrage sûr et d'un manchon de broche protégé/étanche empêchant la pénétration de saletés, d'humidité et de produits de nettoyage, réduisant la maintenance et prolongeant la durée de vie.

Caractéristiques et avantages

• Deux plaques de verrouillage au sol pour un ancrage ferme et une réduction des mouvements et vibrations en service.
• Broche protégée (manchon/gaine) empêchant l'entrée de contaminants et d'agents de nettoyage dans le mécanisme fileté.
• Design hygiénique arrondi avec surfaces polies pour minimiser les zones de rétention et faciliter le nettoyage.
• Base en caoutchouc offrant absorption des vibrations et propriétés antidérapantes.
• Compensation des pentes jusqu'à 10° sur sol ou équipement.

Matériaux

• Plaque de base : acier inoxydable AISI 304 ou AISI 316.
• Broche : acier inoxydable A2-70 ou A4-70.
• Base en caoutchouc : NBR (caoutchouc nitrile, CAS 9005-98-5), caoutchouc vulcanisé certifié FDA (FDA CFR 21 177.2600) fourni avec ID de lot pour traçabilité.
• Tous matériaux choisis pour leur forte résistance aux produits de nettoyage courants, produits chimiques, huiles et graisses.

Tailles et capacités (types de base)
Type de base | Diamètre de la base D | Charge nominale
HLF 62 | 60 mm | 7 000 N
HLF 82 | 80 mm | 15 000 N
HLF 102 | 100 mm | 20 000 N
HLF 122 | 120 mm | 30 000 N

Diamètres de broche et manchon (EHLF)
M16, M20, M24, M30, M36, M42, M48

Longueur de broche (L) et longueur de manchon (H) — combinaisons typiques
L = 135 mm, H = 55 mm — Min 80 mm à Max 120 mm
L = 175 mm, H = 75 mm — Min 100 mm à Max 160 mm
L = 215 mm, H = 95 mm — Min 120 mm à Max 200 mm
L = 255 mm, H = 115 mm — Min 140 mm à Max 240 mm
L = 295 mm, H = 125 mm — Min 180 mm à Max 280 mm

Options de livraison

• Possibilité de fournir bases et broches séparément pour les grosses commandes, afin d'augmenter la flexibilité d'installation.
• Types de filetages et longueurs de broche personnalisables sur demande (métriques, filetages en pouces, filetages spéciaux comme trapézoïdaux).

Applications

• Équipements de transformation alimentaire
• Machines de production pharmaceutique
• Machines d'emballage, convoyeurs, mélangeurs et autres équipements en environnement hygiénique

Caractéristiques / spécifications techniques

• Série : HLF / EHLF
• Diamètres de base disponibles : 60, 80, 100, 120 mm
• Charges nominales : 7 000 N — 30 000 N selon type de base
• Diamètres de broche : M16–M48
• Combinaisons longueur broche/manchon et plages ajustables comme indiqué ci‑dessus
• Compensation de pente maximale : jusqu'à 10°
• Conformité : conception favorisant le respect des standards EHEDG et 3‑A ; prise en charge des recommandations HACCP
• Résistance chimique : compatible avec agents de nettoyage, huiles et graisses
