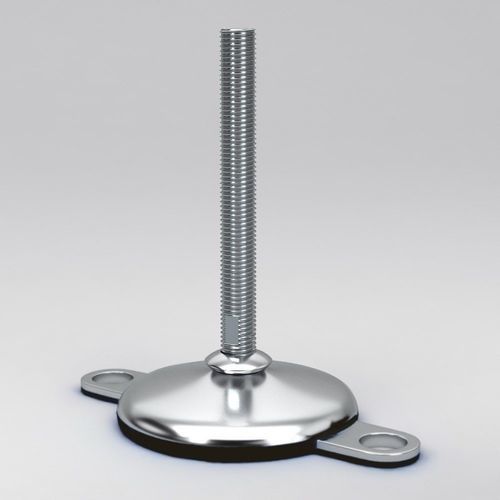

Pied de machine HMF series

pour appareilpour machine alimentaireen caoutchouc nitrile

Vue d'ensemble
Pieds de machine HMF équipés de deux plaques de verrouillage au sol et d'une broche entièrement filetée, offrant une stabilité accrue, une réduction des vibrations et un réglage de hauteur précis pour les environnements industriels, agroalimentaires et pharmaceutiques.

Caractéristiques et avantages

• Deux plaques de verrouillage au sol pour un ancrage sécurisé, une répartition uniforme des charges et une réduction des vibrations et de l'usure.
• Broche entièrement filetée permettant des réglages de hauteur précis et un positionnement fiable pour éviter tout déplacement involontaire en fonctionnement.
• Design hygiénique arrondi et surfaces lisses facilitant le nettoyage et limitant l'accumulation de bactéries.
• Base en caoutchouc pour l'amortissement des vibrations et propriétés antidérapantes ; compensation de pente jusqu'à 10°.

Conception et matériaux

• Plaque de base : acier inoxydable AISI 304 ou AISI 316.
• Broche : acier inoxydable A2-70 ou A4-70.
• Base en caoutchouc : NBR (caoutchouc nitrile), CAS 9005-98-5 ; base en caoutchouc vulcanisé certifiée FDA (FDA CFR 21 177.2600) avec ID de lot unique pour traçabilité.
• Tous les matériaux offrent une haute résistance aux produits chimiques, aux agents de nettoyage courants, aux huiles et graisses.

Dimensions — Bases HMF
Base HMF — Diamètre de la base D — Charge nominale
HMF 62 — 60mm — 7.000 N
HMF 82 — 80mm — 15.000 N
HMF 102 — 100mm — 20.000 N
HMF 122 — 120mm — 30.000 N

Filetages de broche HMF
M12 — M16 — M20 — M24 — M30 — M36 — M42 — M48

Longueurs de broche HMF (L)
50mm — 70mm — 100mm — 120mm — 150mm — 180mm — 200mm — 230mm — 280mm — 330mm

Personnalisation et livraison

• Filetages en pouces et types de filetage spéciaux (ex. filetage trapézoïdal) disponibles sur demande.
• Pour les grandes commandes, la base et les broches peuvent être fournies séparément afin d'offrir davantage de flexibilité lors de l'utilisation de différentes tailles de broches.

Applications

• Industrie agroalimentaire
• Industrie pharmaceutique
• Biotechnologie et environnements en salle blanche
• Machines d'emballage et équipements industriels lourds nécessitant des supports stables, hygiéniques et réglables

Caractéristiques / spécifications techniques

• Type de produit : Pieds de machine avec 2 plaques de verrouillage au sol et broche entièrement filetée (HMF).
• Design hygiénique arrondi pour un nettoyage facile.
• Base en caoutchouc vulcanisé certifiée FDA (FDA CFR 21 177.2600) avec traçabilité par lot.
• Matériaux de la plaque : AISI 304 ou AISI 316.
• Matériaux de la broche : A2-70 ou A4-70.
• Matériau du caoutchouc : NBR (caoutchouc nitrile), CAS 9005-98-5.
• Charges nominales par taille de base : HMF 62 = 7.000 N ; HMF 82 = 15.000 N ; HMF 102 = 20.000 N ; HMF 122 = 30.000 N.
• Filetages disponibles : M12, M16, M20, M24, M30, M36, M42, M48.
• Longueurs disponibles : 50mm à 330mm (variantes listées ci-dessus).
• Compensation de pente : jusqu'à 10°.
• Haute résistance chimique et aux agents de nettoyage.
