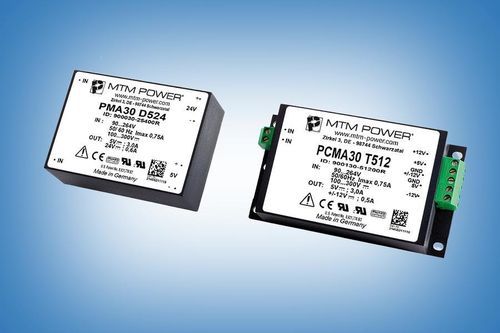

Alimentation électrique pour circuit imprimé PMA30 D15

AC/DCà deux sortiesCE

Présentation
Module d'alimentation AC/DC pour montage sur circuit imprimé, modèle PMA30 D15. Puissance totale 30 W avec sorties doubles ±15 V. Large plage d'entrée ; conçu pour Classe 1/2 et catégorie de surtension 2.

Caractéristiques

• Large plage d'entrée (AC : 90–264 V, DC : 100–300 V)
• Conçu pour Classe 1/2
• Catégorie de surtension 2
• Sorties doubles : +15 V et -15 V
• Courant de sortie : 1 A par sortie
• Efficacité ≥ 74 %
• Montage sur circuit imprimé (PMA)

Applications

• Alimentation décentralisée pour applications industrielles
• Disponible pour montage sur circuit imprimé (PMA) et montage châssis (PCMA)
• Alimente les circuits électroniques et électriques dans la technologie de mesure et de contrôle des procédés, les équipements de laboratoire, les systèmes et l'informatique

Données techniques (résumé)
Puissance : 30 W
Entrée AC : 90–264 V
Entrée DC : 100–300 V
Sortie 1 : +15 V, 1 A
Sortie 2 : -15 V, 1 A
Efficacité : ≥ 74 %
Type de montage : montage PCB
Dimensions : 90,5 x 65,5 x 33,5 mm
Poids : 340 g

Spécifications techniques

• Modèle : PMA30 D15
• Puissance totale : 30 W (sorties doubles, 15 W chacune)
• Plage d'entrée AC : 90–264 V
• Plage d'entrée DC : 100–300 V
• Sortie 1 : +15 V, 1 A
• Sortie 2 : -15 V, 1 A
• Efficacité : ≥ 74 %
• Montage : montage PCB (PMA)
• Dimensions : 90,5 x 65,5 x 33,5 mm
• Poids : 340 g
• Conçu pour Classe 1/2
• Catégorie de surtension : 2
• Certifications : CE, UL/cUL, RoHS, UKCA
• Feuille technique disponible (PDF)
