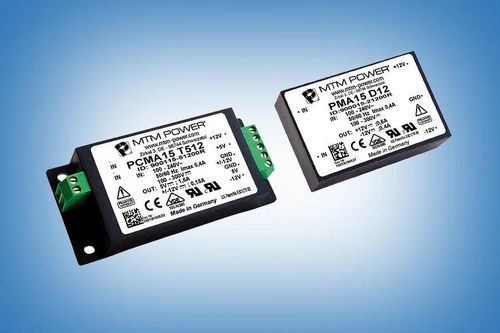

Alimentation électrique pour circuit imprimé PMA15 D512

AC/DCà deux sortiesCE

Description courte
Alimentation AC/DC compacte 15 W PMA15 D512 avec sorties doubles (5 V et 12 V) pour montage sur PCB, conçue pour la distribution d'énergie décentralisée en milieu industriel.

Caractéristiques

• Large plage d'entrée (AC 90–264 V / DC 100–300 V)
• Préparée pour isolation Classe 1/2
• Catégorie de surtension II
• Intégration optimisée pour montage sur PCB

Applications

• Alimentation décentralisée pour commande et automatisation industrielle
• Module d'alimentation pour montage PCB dans systèmes de mesure et de contrôle
• Alimentation d'équipements de laboratoire, d'instrumentation et de systèmes informatiques

Données techniques (tableau)
Puissance : 15 W
Entrée AC : 90 - 264 V
Entrée DC : 100 - 300 V
Tension de sortie U1 : 5 V
Courant de sortie I1 : 1,0 A
Tension de sortie U3 : 12 V
Courant de sortie I3 : 0,4 A
Rendement : ≥66 %
Type de montage : Montage sur PCB
Dimensions : 76,0 x 50,8 x 22,5 mm
Poids : 150 g

Téléchargements / Fichiers complémentaires
Datasheet (PDF) et modèle 3D CAD disponibles pour ce produit.

Certifications / Conformité

• CE
• UL / cUL
• Conformité RoHS
• UKCA

Spécifications techniques

• Puissance : 15 W
• Plage d'entrée AC : 90 - 264 V
• Plage d'entrée DC : 100 - 300 V
• Double sortie : 5 V / 12 V
• Courants de sortie : 1,0 A (5 V) et 0,4 A (12 V)
• Rendement : ≥66 %
• Montage : Montage sur PCB
• Dimensions : 76,0 x 50,8 x 22,5 mm
• Poids : 150 g
• Préparée pour Classe 1/2 ; Catégorie de surtension II
