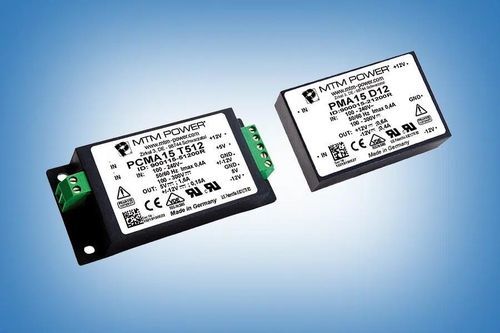

Alimentation électrique pour circuit imprimé PMA15 D12

AC/DCà deux sortiesCE

Description
Le PMA15 D12 est un module d'alimentation AC/DC pour montage sur PCB offrant deux sorties régulées +12 V et -12 V pour une puissance totale de 15 W. Il est conçu pour l'alimentation décentralisée dans les systèmes industriels et informatiques, avec une conception visant une longue durée de service et la conformité aux exigences de catégorie de surtension.

Caractéristiques

• Large plage d'entrée (AC 90–264 V / DC 100–300 V)
• Prévu pour Classe 1/2
• Catégorie de surtension 2
• Double sortie : +12 V et -12 V
• Puissance de sortie totale : 15 W
• Montage PCB
• Rendement ≥ 66 %

Applications

• Alimentation décentralisée pour applications industrielles
• Alimentation de circuits électroniques et électriques en automatisme et procédés
• Équipements de laboratoire
• Systèmes et technologies de l'information

Tableau des données techniques
Puissance : 15 W
Entrée AC : 90 - 264 V
Entrée DC : 100 - 300 V
Tension de sortie U1 : +12 V
Courant de sortie I1 : 0,6 A
Tension de sortie U2 : -12 V
Courant de sortie I2 : 0,4 A
Rendement : ≥ 66 %
Type de montage : Montage PCB
Dimensions : 76,0 x 50,8 x 22,5 mm
Poids : 150 g

Spécifications techniques

• Modèle : PMA15 D12
• Puissance : 15 W
• Entrée (AC) : 90 - 264 V
• Entrée (DC) : 100 - 300 V
• Sorties : U1 = +12 V (0,6 A), U2 = -12 V (0,4 A)
• Rendement : ≥ 66 %
• Montage : Montage PCB
• Dimensions : 76,0 x 50,8 x 22,5 mm
• Poids : 150 g
• Prévu pour Classe 1/2 ; Catégorie de surtension 2
• Fiche technique (PDF) et dessin 3D CAD disponibles
