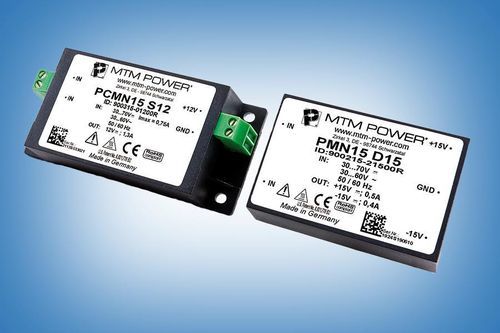

Alimentation électrique pour circuit imprimé PMN15 S12

AC/DCà sortie simpleCE

Produit
Module d'alimentation AC/DC de la série PMN/PCMN15 basse tension. Version pour montage sur circuit imprimé (PCB) conçue pour l'alimentation décentralisée de circuits électroniques et électriques dans les systèmes industriels et de contrôle des procédés.

Caractéristiques

• Plage d'entrée étendue (AC 30–60 V / DC 30–70 V)
• Haute isolation : 3,3 kVrms
• Sortie nominale : 12 V, 1,3 A (15,6 W)
• Montage sur PCB pour intégration directe
• Rendement ≥73 %

Applications

• Alimentation décentralisée pour applications industrielles et d'automatisation
• Alimentation de circuits électroniques et électriques dans les appareils de mesure, de commande et de laboratoire
• Disponible en montage sur circuit imprimé (PMN) ou montage sur châssis (PCMN)

Données techniques (résumé)
Puissance : 15,6 W
Entrée AC : 30 - 60 V
Entrée DC : 30 - 70 V
Tension de sortie U1 : 12 V
Courant de sortie I1 : 1,3 A
Rendement : ≥73 %
Type de montage : montage sur PCB
Dimensions : 76,0 x 50,7 x 22,7 mm
Poids : 150 g

Caractéristiques / spécifications techniques

• Série : modules basse tension PMN/PCMN15
• Modèle : PMN15 S12
• Tension de sortie nominale : 12 V (U1)
• Courant de sortie nominal : 1,3 A (I1)
• Puissance nominale : 15,6 W
• Plages d'entrée : AC 30–60 V ; DC 30–70 V
• Isolation : 3,3 kVrms
• Rendement : ≥73 %
• Montage : montage sur PCB
• Dimensions mécaniques (L x l x H) : 76,0 x 50,7 x 22,7 mm
• Masse : 150 g
