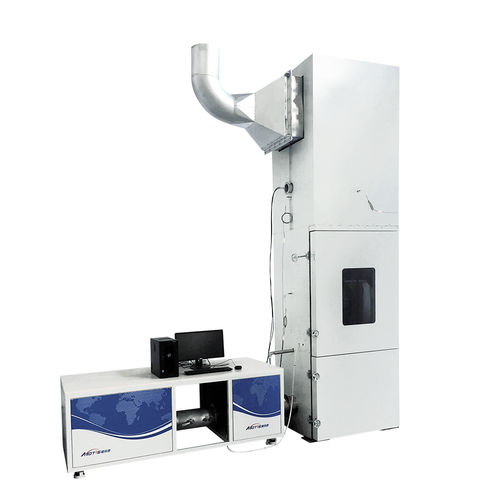

Appareil de test de réaction au feu

automatiquecontrôlé par ordinateurpour matériau de construction

L'appareil d'essai Brandschacht, conforme à la norme DIN 4102, partie 15, est conçu pour l'essai au feu des matériaux et éléments de construction. Le "brandschacht" est une chambre carrée dans laquelle un flux d'air constant est introduit par le bas et le gaz de combustion s'échappe par le haut de la chambre. Les échantillons sont montés verticalement et exposés à la flamme générée par un brûleur à gaz carré. Le dispositif d'essai de Brandschacht se compose de : - Le "Brandschacht" a des dimensions intérieures de 800 mm sur 800 mm sur 2000 mm. - La paroi de la chambre est une structure multicouche, composée (de l'intérieur vers l'extérieur) d'une tôle d'acier de 2 mm, d'un feutre céramique de 6 mm (densité ne dépassant pas 600 kg/m3), de deux fibres minérales isolantes de 40 mm d'épaisseur (densité nominale de 100 kg/m3) et d'une tôle d'acier. - De bas en haut, la chambre comprend la chambre d'admission, le régulateur d'air, la chambre de combustion, la section de mesure et la sortie. - La chambre d'admission est alimentée en air à débit et température constants par un conduit de φ200 sur le côté droit. - Un système d'admission à température constante capable de fournir un flux d'air constant à un débit de 10±1m3/min et à une température de 23±2°C. - Une chambre d'admission équipée d'un thermocouple isolé de type K pour mesurer la température de l'air d'admission avec une précision de 0,1°C. - Un stabilisateur d'air, placé au-dessus de la chambre d'admission, constitué d'une plaque d'acier poreux et de plusieurs couches de feutre de fibre de verre, pour homogénéiser le flux d'air d'admission.
