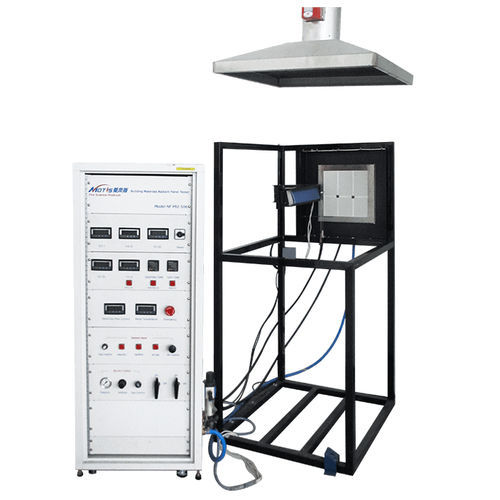

Le dispositif d'essai de chauffage de panneaux, conforme à la norme NF P 92-506, est conçu pour mesurer la réaction au feu d'un matériau de revêtement de sol lorsqu'il est exposé à une source de chaleur radiante alimentée par un gaz défini et à une flamme pilote.
L'échantillon est monté horizontalement et exposé à un panneau de chauffage radiant monté verticalement, enflammé par une flamme pilote sur le côté et enregistré la distance et le temps de propagation de la flamme.
Le dispositif d'essai du panneau chauffant se compose de
- Le panneau chauffant est un carré de céramique poreuse de 305 mm sur 305 mm sur 70 mm.
- Le système d'alimentation en gaz du panneau chauffant se compose d'un débitmètre de propane, d'un débitmètre d'air, de régulateurs de pression, de vannes et d'un mélangeur de gaz.
- Le panneau chauffant peut rapidement atteindre une température de 850 degrés en 10 minutes.
- Le brûleur pilote peut générer une flamme pilote de 40 mm de hauteur.
- Fournit un compteur de rayonnement à haute température pour mesurer la température de surface du panneau chauffant.
- Fournit une armoire de commande et affiche l'état de l'appareil de test du panneau chauffant
La classification française M des matériaux de construction (NF P 92-507)
Les essais de "réaction au feu" permettent de classer les matériaux en 5 catégories de M0 à M4. La norme spécifique applicable dépend de l'usage prévu et définit des méthodes d'essai pour tous les matériaux.
- M0 - Ininflammable (pouvoir calorifique ≤ 2,5 MJ/kg)
- M1 - Ininflammable (pouvoir calorifique > 2,5 MJ/kg)
- M2 - Faiblement inflammable
- M3 - Modérément inflammable
- M4 - Haute inflammabilité
---
