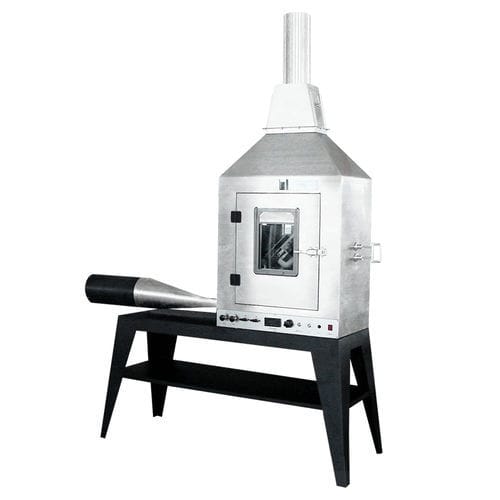

Appareil de test de rayonnement thermique

automatiquede flammeindustriel

L'appareil de test radiant, conforme à la norme NF P 92-501, est conçu pour mesurer le comportement de réaction au feu des matériaux rigides ou souples d'une épaisseur supérieure à 5 mm lorsqu'ils sont exposés à une source de chaleur radiante de 500 W et à une flamme d'allumage. - Chambre d'essai en acier inoxydable avec un noyau intérieur isolant et incombustible de 25 mm, équipée d'une fenêtre d'observation transparente. - Unité d'entrée d'air tubulaire en acier inoxydable, équipée d'un filtre pour protéger la chambre des contaminants. - Support d'essai à 45 degrés, équipé d'une échelle indicatrice en acier inoxydable pour calculer la distance de propagation de la flamme. - Source de rayonnement thermique Epiradiator d'origine française, d'une puissance nominale de 500 W, dont la surface rayonnante est constituée d'un disque translucide de silice fondue vitreuse de 100 mm de diamètre. - Régulateur de puissance permettant de contrôler la puissance de rayonnement et de régler le flux de rayonnement de l'Epiradiator. - Affichage sur le panneau de la valeur de la puissance de fonctionnement de l'Epiradiator, ce qui élimine les procédures d'étalonnage fréquentes. - Brûleurs supérieur et inférieur en acier inoxydable pour l'allumage des gaz combustibles volatils. - Vanne à pointeau précise pour contrôler la hauteur de la flamme des brûleurs supérieur et inférieur, équipée d'une jauge de hauteur de flamme. - Dispositif d'allumage pour faciliter l'allumage des brûleurs supérieur et inférieur avant l'essai. - Calorimètre standard à disque de cuivre pour l'étalonnage de l'Epiradiator. - Le calorimètre à disque de cuivre a un diamètre de 30 mm et une épaisseur de 5 mm. Il est fabriqué en cuivre exempt d'oxygène et le disque de cuivre est placé dans une plaque réfractaire ; la surface du disque de cuivre est recouverte d'une peinture noire avec un taux d'absorption de 0,96 ; l'arrière du disque est soudé avec un thermocouple de type K de 0,5 mm de diamètre pour la mesure de la température.
